LHCMS-6-W

微型夹紧手柄 - 弹簧垫圈装入型 - 扁平型

Clamp Lever with Spring Washer - Miniature Flat Lever Type

安全注意事项使用方法

符号RoHS指令

LHCMS-W微型夹紧手柄 - 弹簧垫圈装入型 - 扁平型

形状図

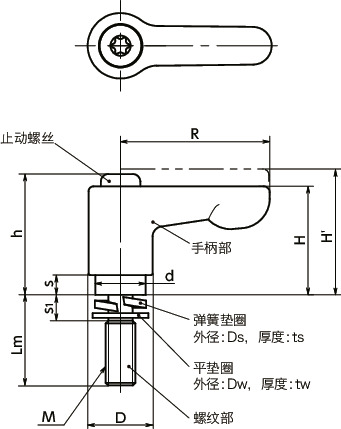

LHCMS-W微型夹紧手柄 - 弹簧垫圈装入型 - 扁平型寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M6
Lm
所有
12
16
20
25
32
40
50
主体
颜色
所有
BK
OR
RD
SG

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm R H H' h s D d Ds ts Dw tw s1 齿数 最大载荷＊1
(N)		 最大紧固力＊1
(kN)		 质量
（g）		 主体
颜色		 CAD下载 请求报价
LHCMS-6-12-W-BK M6 1 12 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 31 BK CAD 请求报价
LHCMS-6-12-W-OR M6 1 12 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 31 OR CAD 请求报价
LHCMS-6-12-W-RD M6 1 12 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 31 RD CAD 请求报价
LHCMS-6-12-W-SG M6 1 12 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 31 SG CAD 请求报价
LHCMS-6-16-W-BK M6 1 16 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 31 BK CAD 请求报价
LHCMS-6-16-W-OR M6 1 16 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 31 OR CAD 请求报价
LHCMS-6-16-W-RD M6 1 16 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 31 RD CAD 请求报价
LHCMS-6-16-W-SG M6 1 16 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 31 SG CAD 请求报价
LHCMS-6-20-W-BK M6 1 20 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 32 BK CAD 请求报价
LHCMS-6-20-W-OR M6 1 20 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 32 OR CAD 请求报价
LHCMS-6-20-W-RD M6 1 20 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 32 RD CAD 请求报价
LHCMS-6-20-W-SG M6 1 20 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 32 SG CAD 请求报价
LHCMS-6-25-W-BK M6 1 25 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 33 BK CAD 请求报价
LHCMS-6-25-W-OR M6 1 25 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 33 OR CAD 请求报价
LHCMS-6-25-W-RD M6 1 25 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 33 RD CAD 请求报价
LHCMS-6-25-W-SG M6 1 25 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 33 SG CAD 请求报价
LHCMS-6-32-W-BK M6 1 32 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 34 BK CAD 请求报价
LHCMS-6-32-W-OR M6 1 32 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 34 OR CAD 请求报价
LHCMS-6-32-W-RD M6 1 32 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 34 RD CAD 请求报价
LHCMS-6-32-W-SG M6 1 32 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 34 SG CAD 请求报价
LHCMS-6-40-W-BK M6 1 40 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 35 BK CAD 请求报价
LHCMS-6-40-W-OR M6 1 40 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 35 OR CAD 请求报价
LHCMS-6-40-W-RD M6 1 40 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 35 RD CAD 请求报价
LHCMS-6-40-W-SG M6 1 40 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 35 SG CAD 请求报价
LHCMS-6-50-W-BK M6 1 50 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 37 BK CAD 请求报价
LHCMS-6-50-W-OR M6 1 50 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 37 OR CAD 请求报价
LHCMS-6-50-W-RD M6 1 50 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 37 RD CAD 请求报价
LHCMS-6-50-W-SG M6 1 50 30 22 25.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 150 5.5 37 SG CAD 请求报价

＊1：　关于最大载荷、最大紧固力的定义⇒关于夹紧手柄、张紧手柄的使用方法

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LHCMS-W
手柄部 锌压铸件
静电喷涂（各种颜色）
螺纹部 SUS303
弹簧垫圈 SUS304
平垫圈 SUS304
止动螺丝 不锈钢制
弹簧 不锈钢丝

特点

  • 装入弹簧垫圈的微型夹紧手柄。
  • 无需进行弹簧垫圈装入作业。
  • 特殊形状的平垫圈可防止弹簧垫圈脱落。

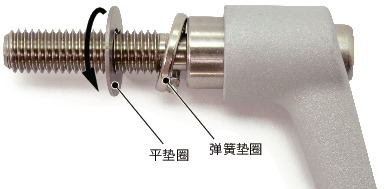

  • 沿着螺牙转动平垫圈即可拆卸。也可将弹簧垫圈更换为其他垫圈零部件。

LHCMS-W微型夹紧手柄 - 弹簧垫圈装入型 - 扁平型

  • 手柄形状为扁平型。适用于上部空间受限的用途。
  • 转动半径为30mm。省空间。
  • 手柄部采用不易形成明显损伤的亚光型静电喷涂。

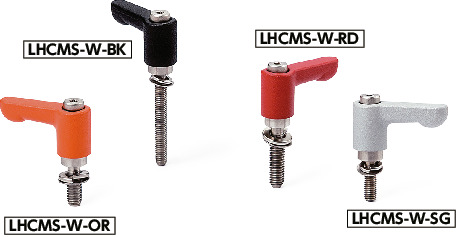

  • 手柄部的颜色分为4种类型。可根据型号的末尾符号进行选择。
末尾符号 手柄部的颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
RD 亚光红

使用“不会掉落的垫圈”，消除焦躁！垫圈装入型夹紧手柄


1分钟即可掌握！夹紧手柄的使用方法

使用注意事项

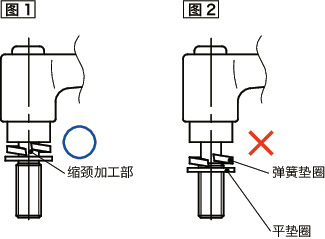

紧固手柄之前，如图1所示，请确认平垫圈位于缩颈加工部。如图2所示，如果在平垫圈卡在螺牙上的状态下进行紧固，则可能会导致平垫圈变形。

LHCMS-W微型夹紧手柄 - 弹簧垫圈装入型 - 扁平型


使用例

也适用于长孔的紧固。

LHCMS-W微型夹紧手柄 - 弹簧垫圈装入型 - 扁平型

请将长孔的宽度设定为螺纹公称直径+0.5mm以下。
