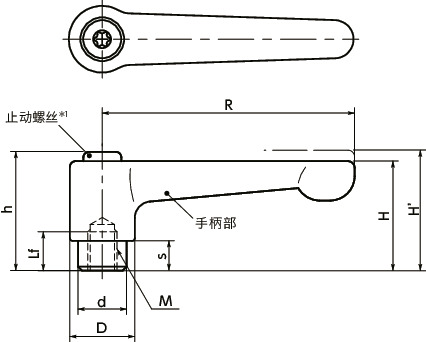

形状図
＊1： 将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | R | H | H' | h | s | D | d | 齿数 | 最大载荷 （N） |
最大紧固力 （kN） |
质量 （g） |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LHF-6-BK | M6 | 1 | 9 | 45 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 100 | 5.5 | 30 | BK | CAD | 请求报价 |
| LHF-6-OR | M6 | 1 | 9 | 45 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 100 | 5.5 | 30 | OR | CAD | 请求报价 |
| LHF-6-RD | M6 | 1 | 9 | 45 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 100 | 5.5 | 30 | RD | CAD | 请求报价 |
| LHF-6-SG | M6 | 1 | 9 | 45 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 100 | 5.5 | 30 | SG | CAD | 请求报价 |
材质、表面处理
| LHF | |
|---|---|
| 手柄部 | 锌压铸件 静电喷涂（各种颜色） |
| 螺纹部 | SUM22L 四氧化三铁保护膜（黑） |
| 止动螺丝 | 钢 四氧化三铁保护膜（黑） |
| 弹簧 | 不锈钢丝或SWPB |
特点
- 扁平手柄型。适用于上部空间受限的用途。
- M3-M10的丰富螺纹尺寸。
-
螺纹部材质分为2种类型。
LHF----钢制
LHFS----不锈钢制 - 手柄部采用不易形成明显损伤的亚光型静电喷涂。
- 手柄部的颜色分为4种。可根据型号的末尾符号进行选择。
| 末尾符号 | 手柄部的颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
| OR | 亚光橙 |
| RD | 亚光红 |
