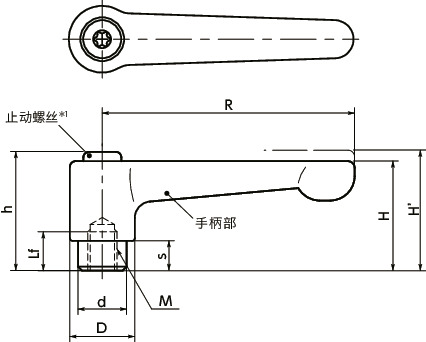

形状図
＊1： 将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | R | H | H' | h | s | D | d | 齿数 | 最大载荷＊1 （N） |
最大紧固力＊1 （kN） |
质量 （g） |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LHFS-8B-RD | M8 | 1.25 | 14 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 26 | 140 | 10 | 124 | RD | CAD | 请求报价 |
＊1： 最大载荷、最大紧固力的定义请参照“关于夹紧手柄、张紧手柄的使用方法”。⇒关于夹紧手柄、张紧手柄的使用方法
材质、表面处理
| LHFS | |
|---|---|
| 手柄部 | 锌压铸件 静电喷涂（各种颜色） |
| 螺纹部 | SUS303 |
| 止动螺丝 | 不锈钢制 |
| 弹簧 | 不锈钢丝 |
特点
- 扁平手柄型。适用于上部空间受限的用途。
- M3-M10的丰富螺纹尺寸。
-
螺纹部材质分为2种类型。

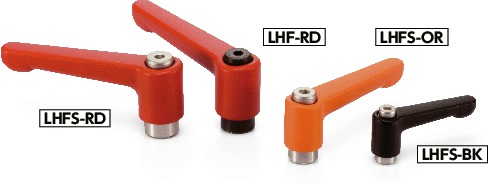

LHF----钢制
LHFS----不锈钢制 - 手柄部采用不易形成明显损伤的亚光型静电喷涂。
- 手柄部的颜色分为4种。可根据型号的末尾符号进行选择。
| 末尾符号 | 手柄部的颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
| OR | 亚光橙 |
| RD | 亚光红 |
