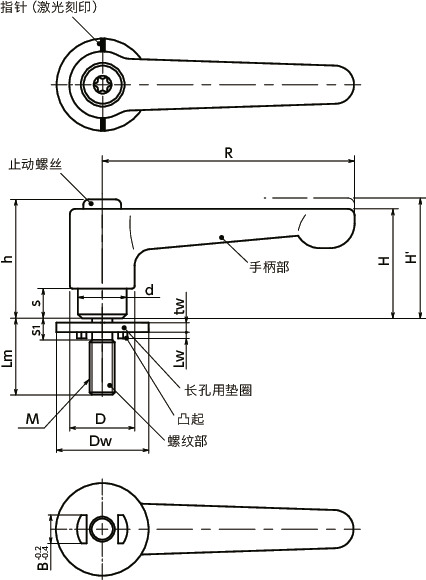

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | H' | h | s | D | d | Dw | tw | Lw | s1 | B＊1 | 齿数 | 最大载荷 | 最大紧固力 | 质量 （g） |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LHM-10-16-LWP30-BK | M10 | 1.5 | 16 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 147 | BK | CAD | 请求报价 |
| LHM-10-16-LWP30-OR | M10 | 1.5 | 16 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 147 | OR | CAD | 请求报价 |
| LHM-10-16-LWP30-RD | M10 | 1.5 | 16 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 147 | RD | CAD | 请求报价 |
| LHM-10-16-LWP30-SG | M10 | 1.5 | 16 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 147 | SG | CAD | 请求报价 |
| LHM-10-20-LWP30-BK | M10 | 1.5 | 20 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 149 | BK | CAD | 请求报价 |
| LHM-10-20-LWP30-OR | M10 | 1.5 | 20 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 149 | OR | CAD | 请求报价 |
| LHM-10-20-LWP30-RD | M10 | 1.5 | 20 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 149 | RD | CAD | 请求报价 |
| LHM-10-20-LWP30-SG | M10 | 1.5 | 20 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 149 | SG | CAD | 请求报价 |
| LHM-10-25-LWP30-BK | M10 | 1.5 | 25 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 152 | BK | CAD | 请求报价 |
| LHM-10-25-LWP30-OR | M10 | 1.5 | 25 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 152 | OR | CAD | 请求报价 |
| LHM-10-25-LWP30-RD | M10 | 1.5 | 25 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 152 | RD | CAD | 请求报价 |
| LHM-10-25-LWP30-SG | M10 | 1.5 | 25 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 152 | SG | CAD | 请求报价 |
| LHM-10-32-LWP30-BK | M10 | 1.5 | 32 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 155 | BK | CAD | 请求报价 |
| LHM-10-32-LWP30-OR | M10 | 1.5 | 32 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 155 | OR | CAD | 请求报价 |
| LHM-10-32-LWP30-RD | M10 | 1.5 | 32 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 155 | RD | CAD | 请求报价 |
| LHM-10-32-LWP30-SG | M10 | 1.5 | 32 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 155 | SG | CAD | 请求报价 |
| LHM-10-40-LWP30-BK | M10 | 1.5 | 40 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 159 | BK | CAD | 请求报价 |
| LHM-10-40-LWP30-OR | M10 | 1.5 | 40 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 159 | OR | CAD | 请求报价 |
| LHM-10-40-LWP30-RD | M10 | 1.5 | 40 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 159 | RD | CAD | 请求报价 |
| LHM-10-40-LWP30-SG | M10 | 1.5 | 40 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 159 | SG | CAD | 请求报价 |
| LHM-10-50-LWP30-BK | M10 | 1.5 | 50 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 164 | BK | CAD | 请求报价 |
| LHM-10-50-LWP30-OR | M10 | 1.5 | 50 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 164 | OR | CAD | 请求报价 |
| LHM-10-50-LWP30-RD | M10 | 1.5 | 50 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 164 | RD | CAD | 请求报价 |
| LHM-10-50-LWP30-SG | M10 | 1.5 | 50 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 164 | SG | CAD | 请求报价 |
| LHM-10-63-LWP30-BK | M10 | 1.5 | 63 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 170 | BK | CAD | 请求报价 |
| LHM-10-63-LWP30-OR | M10 | 1.5 | 63 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 170 | OR | CAD | 请求报价 |
| LHM-10-63-LWP30-RD | M10 | 1.5 | 63 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 170 | RD | CAD | 请求报价 |
| LHM-10-63-LWP30-SG | M10 | 1.5 | 63 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 170 | SG | CAD | 请求报价 |
| LHM-10-80-LWP30-BK | M10 | 1.5 | 80 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 179 | BK | CAD | 请求报价 |
| LHM-10-80-LWP30-OR | M10 | 1.5 | 80 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 179 | OR | CAD | 请求报价 |
| LHM-10-80-LWP30-RD | M10 | 1.5 | 80 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 179 | RD | CAD | 请求报价 |
| LHM-10-80-LWP30-SG | M10 | 1.5 | 80 | 78 | 34 | 38 | 36 | 8 | 21 | 16 | 30 | 3 | 2 | 7 | 11 | 26 | 290 | 16 | 179 | SG | CAD | 请求报价 |
＊1： 请根据垫圈凸起部B尺寸设定长孔的宽度。
材质、表面处理
| LHM-LWP | |
|---|---|
| 手柄部 | 锌压铸件 静电喷涂（各种颜色） |
| 螺纹部 | SUM22L 四氧化三铁保护膜（黑） |
| 长孔用垫圈 | SUS303 |
| 止动螺丝 | 钢 四氧化三铁保护膜（黑） |
| 弹簧 | 不锈钢丝 |
特点
- 装入长孔用垫圈的夹紧手柄。

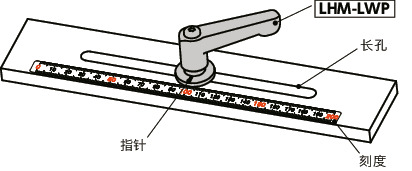

- 由于垫圈座面部的凸起防止垫圈旋转，上方的指针一直指示刻度，因此适用于利用长孔的滑动机构。
- 垫圈被装入到缩颈加工部，可防止脱落。另外，也无需进行垫圈装入作业。
- 垫圈的外径约为螺纹直径的3倍。可针对紧固部位确保充分的座面。
- 手柄形状为扁平型。适用于上部空间受限的用途。
- 手柄部采用不易形成明显损伤的亚光型静电喷涂。

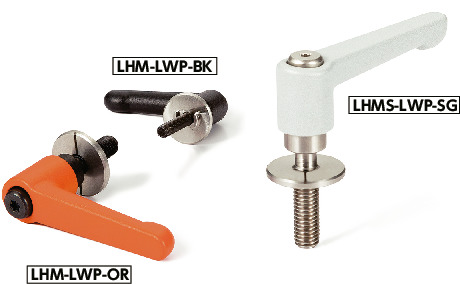

- 手柄部的颜色分为4种类型。可根据型号的末尾符号进行选择。
| 末尾符号 | 手柄部的颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
| OR | 亚光橙 |
| RD | 亚光红 |
使用“不会掉落的垫圈”，消除焦躁！垫圈装入型夹紧手柄
1分钟即可掌握！夹紧手柄的使用方法
使用注意事项
- 垫圈指针请作为大致参考使用。

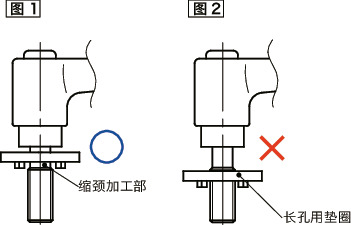

- 紧固手柄之前，如图1所示，请确认垫圈位于缩颈加工部。如图2所示，如果在垫圈卡在螺牙上的状态下进行紧固，则可能会导致垫圈变形。
