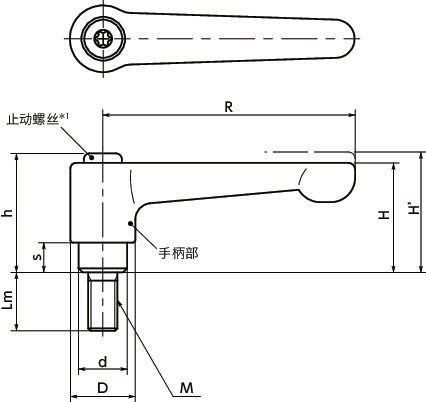

形状図
＊1： 将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | H' | h | s | D | d | 齿数 | 最大载荷＊1 （N） |
最大紧固力＊1 （kN） |
质量 （g） |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LHMS-5-20-CR | M5 | 0.8 | 20 | 45 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 60 | 3.9 | 34 | CR | CAD | 请求报价 |
＊1： 最大载荷、最大紧固力的定义请参照“关于夹紧手柄、张紧手柄的使用方法”。⇒关于夹紧手柄、张紧手柄的使用方法
材质、表面处理
| LHMS-CR | |
|---|---|
| 手柄部 | 锌压铸件 镀铬 |
| 螺纹部 | SUS303 |
| 止动螺丝 | 不锈钢制 |
| 弹簧 | 不锈钢丝 |
特点

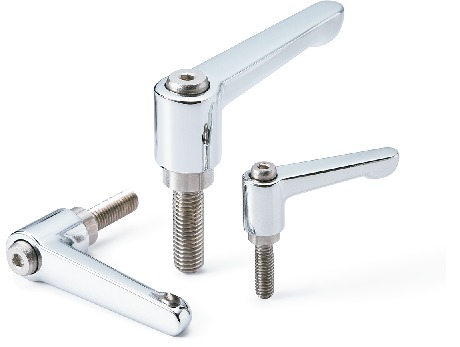

- 螺纹部为不锈钢制的扁平夹紧手柄。适用于上部空间受限的用途。
- 手柄部采用镀铬处理，外观精美。
- M3-M10的丰富螺纹尺寸。
