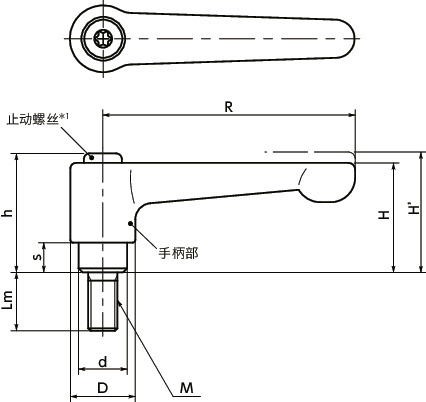

形状図
＊1： 将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | H' | h | s | D | d | 齿数 | 最大载荷 （N） |
最大紧固力 （kN） |
质量 （g） |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LHMS-6-12-CR | M6 | 1 | 12 | 45 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 100 | 5.5 | 34 | CR | CAD | 请求报价 |
| LHMS-6-16-CR | M6 | 1 | 16 | 45 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 100 | 5.5 | 34 | CR | CAD | 请求报价 |
| LHMS-6-20-CR | M6 | 1 | 20 | 45 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 100 | 5.5 | 35 | CR | CAD | 请求报价 |
| LHMS-6-25-CR | M6 | 1 | 25 | 45 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 100 | 5.5 | 36 | CR | CAD | 请求报价 |
| LHMS-6-32-CR | M6 | 1 | 32 | 45 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 100 | 5.5 | 37 | CR | CAD | 请求报价 |
| LHMS-6-40-CR | M6 | 1 | 40 | 45 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 100 | 5.5 | 39 | CR | CAD | 请求报价 |
| LHMS-6-50-CR | M6 | 1 | 50 | 45 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 100 | 5.5 | 40 | CR | CAD | 请求报价 |
材质、表面处理
| LHMS-CR | |
|---|---|
| 手柄部 | 锌压铸件 镀铬 |
| 螺纹部 | SUS303 |
| 止动螺丝 | 不锈钢制 |
| 弹簧 | 不锈钢丝 |
特点

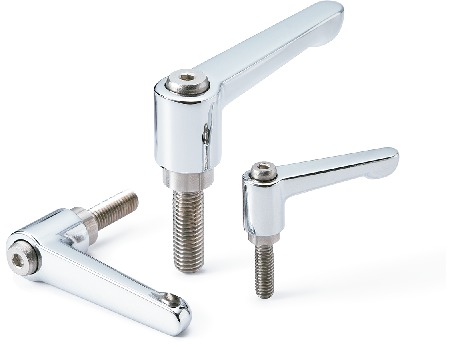

- 螺纹部为不锈钢制的扁平夹紧手柄。适用于上部空间受限的用途。
- 手柄部采用镀铬处理，外观精美。
- M3-M10的丰富螺纹尺寸。
