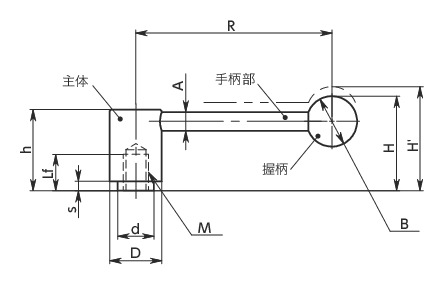

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf | R | H | H' | h | s | A | B | D | d | 齿数 | 最大载荷 （N） |
最大紧固力 （kN） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LNTF-21-M6-D | M6 | 1 | 11 | 70.5 | 35.5 | 39.5 | 31 | 1 | 8 | 20 | 21 | 13.5 | 24 | 65 | 5.5 | 97 | CAD | 请求报价 |
| LNTF-21-M8-D | M8 | 1.25 | 11 | 70.5 | 35.5 | 39.5 | 31 | 1 | 8 | 20 | 21 | 13.5 | 24 | 160 | 10 | 95 | CAD | 请求报价 |
| LNTF-24-M8-D | M8 | 1.25 | 14 | 95.5 | 43 | 47.5 | 37 | 2.5 | 10 | 25 | 24 | 16 | 26 | 120 | 10 | 161 | CAD | 请求报价 |
| LNTF-24-M10-D | M10 | 1.5 | 14 | 95.5 | 43 | 47.5 | 37 | 2.5 | 10 | 25 | 24 | 16 | 26 | 230 | 16 | 157 | CAD | 请求报价 |
| LNTF-28-M10-D | M10 | 1.5 | 17 | 109 | 52 | 56.5 | 44.5 | 4.5 | 12 | 30 | 28 | 19 | 28 | 210 | 16 | 264 | CAD | 请求报价 |
| LNTF-28-M12-D | M12 | 1.75 | 17 | 109 | 52 | 56.5 | 44.5 | 4.5 | 12 | 30 | 28 | 19 | 28 | 360 | 23 | 258 | CAD | 请求报价 |
| LNTF-33-M12-D | M12 | 1.75 | 22 | 124.5 | 60 | 65.5 | 51.5 | 6 | 12 | 32 | 33 | 23 | 30 | 310 | 23 | 381 | CAD | 请求报价 |
| LNTF-33-M14-D | M14 | 2 | 22 | 124.5 | 60 | 65.5 | 51.5 | 6 | 12 | 32 | 33 | 23 | 30 | 510 | 32 | 373 | CAD | 请求报价 |
| LNTF-33-M16-D | M16 | 2 | 22 | 124.5 | 60 | 65.5 | 51.5 | 6 | 12 | 32 | 33 | 23 | 30 | 790 | 43 | 364 | CAD | 请求报价 |
| LNTF-40-M16-D | M16 | 2 | 36 | 140.5 | 73 | 78.5 | 64 | 6 | 14 | 35 | 40 | 28 | 48 | 700 | 43 | 638 | CAD | 请求报价 |
| LNTF-40-M20-D | M20 | 2.5 | 36 | 140.5 | 73 | 78.5 | 64 | 6 | 14 | 35 | 40 | 28 | 48 | 1400 | 67 | 608 | CAD | 请求报价 |
材质、表面处理
| LNTF | |
|---|---|
| 手柄部 | SUM22L 四氧化三铁保护膜（黑） |
| 螺纹部 | SUM22L 四氧化三铁保护膜（黑） |
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
| 握柄 | 酚醛树脂（黑） |
特点
- 标准型张紧手柄。
- 转动半径较大，以较小的力即可获得较大的紧固力。
- 可自由调整手柄相对于螺丝的相位角度。
- LNTF-D的手柄部是水平的，因此适用于上部空间受限的场合。
- 可根据产品符号选择类型及螺纹部的材质。

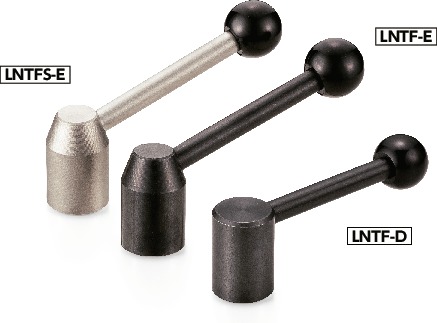

| 产品符号 | 类型 | 螺纹部材质 |
|---|---|---|
| LNTF-D | 横向手柄 | 钢制 |
| LNTF-E | 带角度的手柄 | 钢制 |
| LNTFS-E | 带角度的手柄 | 不锈钢制 |
