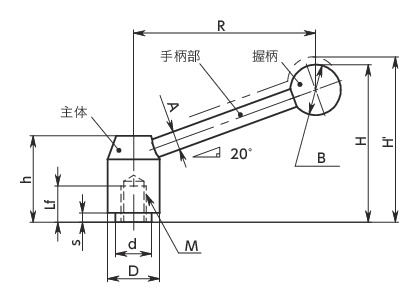

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf | R | H | H' | h | s | A | B | D | d | 齿数 | 最大载荷 （N） |
最大紧固力 （kN） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LNTF-33-M12-E | M12 | 1.75 | 22 | 115.5 | 100 | 105.5 | 55 | 6 | 12 | 32 | 33 | 23 | 30 | 340 | 23 | 381 | CAD | 请求报价 |
材质、表面处理
| LNTF | |
|---|---|
| 手柄部 | SUM22L 四氧化三铁保护膜（黑） |
| 螺纹部 | SUM22L 四氧化三铁保护膜（黑） |
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
| 握柄 | 酚醛树脂（黑） |
特点
- 标准型张紧手柄。
- 转动半径较大，以较小的力即可获得较大的紧固力。
- 可自由调整手柄相对于螺丝的相位角度。
- LNTF-D的手柄部是水平的，因此适用于上部空间受限的场合。
- 可根据产品符号选择类型及螺纹部的材质。

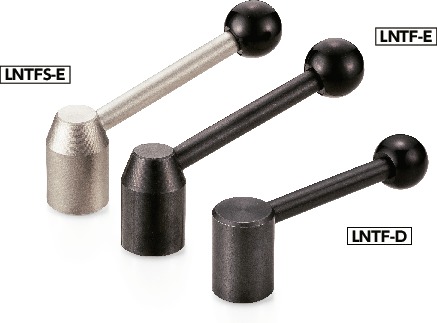

| 产品符号 | 类型 | 螺纹部材质 |
|---|---|---|
| LNTF-D | 横向手柄 | 钢制 |
| LNTF-E | 带角度的手柄 | 钢制 |
| LNTFS-E | 带角度的手柄 | 不锈钢制 |
