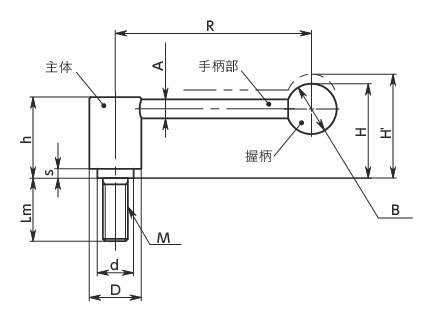

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | H' | h | s | A | B | D | d | 齿数 | 最大载荷 （N） |
最大紧固力 （kN） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LNTM-40-M16-40-D | M16 | 2 | 40 | 140.5 | 73 | 78.5 | 64 | 6 | 14 | 35 | 40 | 28 | 48 | 700 | 43 | 743 | CAD | 请求报价 |
| LNTM-40-M16-50-D | M16 | 2 | 50 | 140.5 | 73 | 78.5 | 64 | 6 | 14 | 35 | 40 | 28 | 48 | 700 | 43 | 757 | CAD | 请求报价 |
| LNTM-40-M16-63-D | M16 | 2 | 63 | 140.5 | 73 | 78.5 | 64 | 6 | 14 | 35 | 40 | 28 | 48 | 700 | 43 | 772 | CAD | 请求报价 |
| LNTM-40-M16-80-D | M16 | 2 | 80 | 140.5 | 73 | 78.5 | 64 | 6 | 14 | 35 | 40 | 28 | 48 | 700 | 43 | 797 | CAD | 请求报价 |
材质、表面处理
| LNTM | |
|---|---|
| 手柄部 | SUM22L 四氧化三铁保护膜（黑） |
| 螺纹部 | SUM22L 四氧化三铁保护膜（黑） |
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
| 握柄 | 酚醛树脂（黑） |
特点
- 标准型张紧手柄。
- 转动半径较大，以较小的力即可获得较大的紧固力。
- 可自由调整手柄相对于螺丝的相位角度。
- LNTM-D的手柄部是水平的，因此适用于上部空间受限的场合。
- 可根据产品符号选择类型及螺纹部的材质。

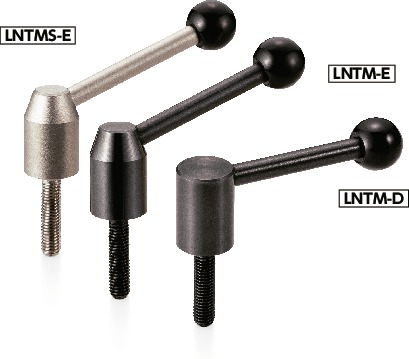

| 产品符号 | 类型 | 螺纹部材质 |
|---|---|---|
| LNTM-D | 横向手柄 | 钢制 |
| LNTM-E | 带角度的手柄 | 钢制 |
| LNTMS-E | 带角度的手柄 | 不锈钢制 |
