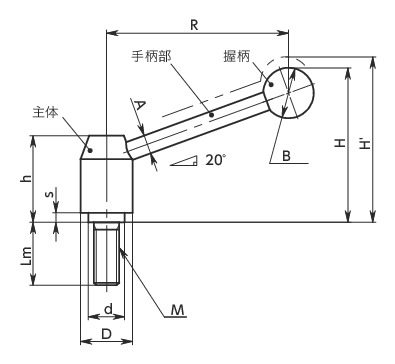

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | H' | h | s | A | B | D | d | 齿数 | 最大载荷＊1 （N） |
最大紧固力＊1 （kN） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LNTMS-21-M8-16-E | M8 | 1.25 | 16 | 65 | 59 | 63 | 33.5 | 1 | 8 | 20 | 21 | 13.5 | 24 | 170 | 10 | 104 | CAD | 请求报价 |
| LNTMS-21-M8-20-E | M8 | 1.25 | 20 | 65 | 59 | 63 | 33.5 | 1 | 8 | 20 | 21 | 13.5 | 24 | 170 | 10 | 105 | CAD | 请求报价 |
| LNTMS-21-M8-25-E | M8 | 1.25 | 25 | 65 | 59 | 63 | 33.5 | 1 | 8 | 20 | 21 | 13.5 | 24 | 170 | 10 | 107 | CAD | 请求报价 |
| LNTMS-21-M8-32-E | M8 | 1.25 | 32 | 65 | 59 | 63 | 33.5 | 1 | 8 | 20 | 21 | 13.5 | 24 | 170 | 10 | 109 | CAD | 请求报价 |
| LNTMS-21-M8-40-E | M8 | 1.25 | 40 | 65 | 59 | 63 | 33.5 | 1 | 8 | 20 | 21 | 13.5 | 24 | 170 | 10 | 112 | CAD | 请求报价 |
| LNTMS-21-M8-50-E | M8 | 1.25 | 50 | 65 | 59 | 63 | 33.5 | 1 | 8 | 20 | 21 | 13.5 | 24 | 170 | 10 | 114 | CAD | 请求报价 |
| LNTMS-21-M8-63-E | M8 | 1.25 | 63 | 65 | 59 | 63 | 33.5 | 1 | 8 | 20 | 21 | 13.5 | 24 | 170 | 10 | 119 | CAD | 请求报价 |
| LNTMS-24-M10-20-E | M10 | 1.5 | 20 | 89 | 75 | 79.5 | 40 | 2.5 | 10 | 25 | 24 | 16 | 26 | 250 | 16 | 175 | CAD | 请求报价 |
| LNTMS-24-M10-25-E | M10 | 1.5 | 25 | 89 | 75 | 79.5 | 40 | 2.5 | 10 | 25 | 24 | 16 | 26 | 250 | 16 | 177 | CAD | 请求报价 |
| LNTMS-24-M10-32-E | M10 | 1.5 | 32 | 89 | 75 | 79.5 | 40 | 2.5 | 10 | 25 | 24 | 16 | 26 | 250 | 16 | 180 | CAD | 请求报价 |
| LNTMS-24-M10-40-E | M10 | 1.5 | 40 | 89 | 75 | 79.5 | 40 | 2.5 | 10 | 25 | 24 | 16 | 26 | 250 | 16 | 184 | CAD | 请求报价 |
| LNTMS-24-M10-50-E | M10 | 1.5 | 50 | 89 | 75 | 79.5 | 40 | 2.5 | 10 | 25 | 24 | 16 | 26 | 250 | 16 | 190 | CAD | 请求报价 |
| LNTMS-24-M10-63-E | M10 | 1.5 | 63 | 89 | 75 | 79.5 | 40 | 2.5 | 10 | 25 | 24 | 16 | 26 | 250 | 16 | 197 | CAD | 请求报价 |
| LNTMS-24-M10-80-E | M10 | 1.5 | 80 | 89 | 75 | 79.5 | 40 | 2.5 | 10 | 25 | 24 | 16 | 26 | 250 | 16 | 204 | CAD | 请求报价 |
| LNTMS-28-M12-25-E | M12 | 1.75 | 25 | 100.5 | 89 | 93.5 | 48.5 | 4.5 | 12 | 30 | 28 | 19 | 28 | 390 | 23 | 292 | CAD | 请求报价 |
| LNTMS-28-M12-32-E | M12 | 1.75 | 32 | 100.5 | 89 | 93.5 | 48.5 | 4.5 | 12 | 30 | 28 | 19 | 28 | 390 | 23 | 297 | CAD | 请求报价 |
| LNTMS-28-M12-40-E | M12 | 1.75 | 40 | 100.5 | 89 | 93.5 | 48.5 | 4.5 | 12 | 30 | 28 | 19 | 28 | 390 | 23 | 302 | CAD | 请求报价 |
| LNTMS-28-M12-50-E | M12 | 1.75 | 50 | 100.5 | 89 | 93.5 | 48.5 | 4.5 | 12 | 30 | 28 | 19 | 28 | 390 | 23 | 309 | CAD | 请求报价 |
| LNTMS-28-M12-63-E | M12 | 1.75 | 63 | 100.5 | 89 | 93.5 | 48.5 | 4.5 | 12 | 30 | 28 | 19 | 28 | 390 | 23 | 319 | CAD | 请求报价 |
| LNTMS-28-M12-80-E | M12 | 1.75 | 80 | 100.5 | 89 | 93.5 | 48.5 | 4.5 | 12 | 30 | 28 | 19 | 28 | 390 | 23 | 330 | CAD | 请求报价 |
＊1： 最大载荷、最大紧固力的定义请参照“关于夹紧手柄、张紧手柄的使用方法”。⇒关于夹紧手柄、张紧手柄的使用方法
材质、表面处理
| LNTMS | |
|---|---|
| 手柄部 | SUS303 |
| 螺纹部 | SUS303 |
| 主体 | SUS303 |
| 握柄 | 酚醛树脂（黑） |
特点
- 标准型张紧手柄。
- 转动半径较大，以较小的力即可获得较大的紧固力。
- 可自由调整手柄相对于螺丝的相位角度。
- LNTM-D的手柄部是水平的，因此适用于上部空间受限的场合。
- 可根据产品符号选择类型及螺纹部的材质。

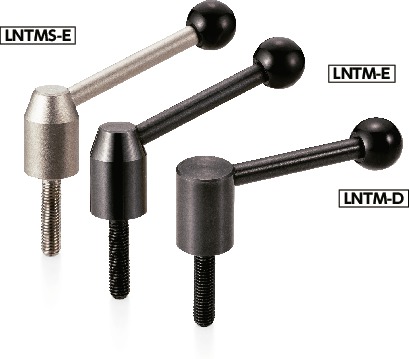

| 产品符号 | 类型 | 螺纹部材质 |
|---|---|---|
| LNTM-D | 横向手柄 | 钢制 |
| LNTM-E | 带角度的手柄 | 钢制 |
| LNTMS-E | 带角度的手柄 | 不锈钢制 |
