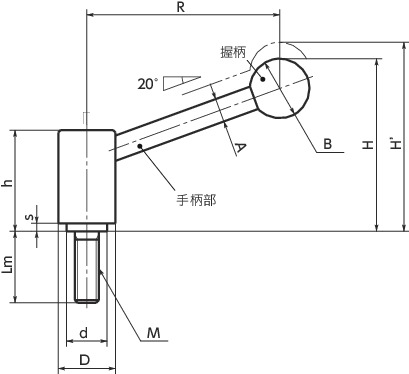

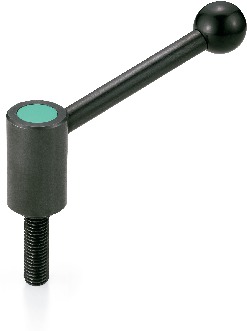

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | H' | h | s | A | B | D | d | 齿数 | 最大载荷 （N） |
最大紧固力 （kN） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LTM-10-30 | M10 | 1.5 | 30 | 81 | 72.5 | 78 | 42.5 | 2.5 | 10 | 25 | 24 | 17 | 24 | 280 | 16 | 195 | CAD | 请求报价 |
| LTM-10-40 | M10 | 1.5 | 40 | 81 | 72.5 | 78 | 42.5 | 2.5 | 10 | 25 | 24 | 17 | 24 | 280 | 16 | 203 | CAD | 请求报价 |
| LTM-10-50 | M10 | 1.5 | 50 | 81 | 72.5 | 78 | 42.5 | 2.5 | 10 | 25 | 24 | 17 | 24 | 280 | 16 | 210 | CAD | 请求报价 |
材质、表面处理
| LTM | |
|---|---|
| 手柄部 | S45C 四氧化三铁保护膜（黑） |
| 螺纹部 | S45C 四氧化三铁保护膜（黑） |
| 握柄 | 酚醛树脂（黑） |
特点
- 强力型夹紧手柄。
-
也生产手柄转动半径等特殊规格的产品。
请垂询客户中心。
