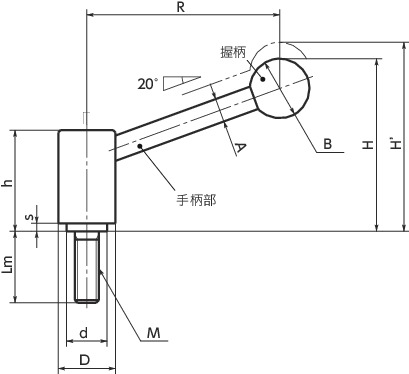

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | H' | h | s | A | B | D | d | 齿数 | 最大载荷＊1 （N） |
最大紧固力＊1 （kN） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LTM-16-30 | M16 | 2 | 30 | 118 | 98.5 | 106 | 55.5 | 3.5 | 12 | 30 | 33 | 24 | 36 | 830 | 43 | 490 | CAD | 请求报价 |
＊1： 最大载荷、最大紧固力的定义请参照“关于夹紧手柄、张紧手柄的使用方法”。⇒关于夹紧手柄、张紧手柄的使用方法
材质、表面处理
| LTM | |
|---|---|
| 手柄部 | S45C 四氧化三铁保护膜（黑） |
| 螺纹部 | S45C 四氧化三铁保护膜（黑） |
| 握柄 | 酚醛树脂（黑） |
特点

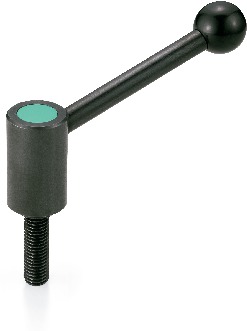

- 强力型夹紧手柄。
-
也生产手柄转动半径等特殊规格的产品。
请垂询客户中心。
