塑料夹紧手柄-平垫圈装入型

Name: LUDMS-LW
Brand: 锅屋百迪精密机械
Availability: OutOfStock

Plastic Clamp Lever with Flat Washer - Double Arm Type

LUDMS-LW

安全注意事项使用方法

符号RoHS指令

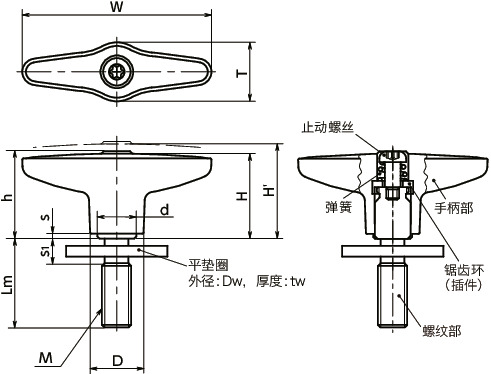

形状図

尺寸・CAD

选择

M（粗牙） 螺纹公称直径: 所有; M5; M6; M8; M10

Lm: 所有; 12; 16; 20; 25; 32; 40; 50; 63; 80

主体 颜色: 所有; BK; BL; OR; SG; YW

单位 : mm

型号	M（粗牙）螺纹公称直径	螺距	Lm	W	H	H'	h	s	T	D	d	Dw	tw	s1	齿数	最大载荷^＊1 (N)	最大紧固力^＊1 (kN)	质量（g）	主体颜色	CAD下载	请求报价
LUDMS-52-5-12-LW20-BK	M5	0.8	12	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	22	BK	CAD	请求报价
LUDMS-52-5-12-LW20-BL	M5	0.8	12	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	22	BL	CAD	请求报价
LUDMS-52-5-12-LW20-OR	M5	0.8	12	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	22	OR	CAD	请求报价
LUDMS-52-5-12-LW20-SG	M5	0.8	12	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	22	SG	CAD	请求报价
LUDMS-52-5-12-LW20-YW	M5	0.8	12	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	22	YW	CAD	请求报价
LUDMS-52-5-16-LW20-BK	M5	0.8	16	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	23	BK	CAD	请求报价
LUDMS-52-5-16-LW20-BL	M5	0.8	16	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	23	BL	CAD	请求报价
LUDMS-52-5-16-LW20-OR	M5	0.8	16	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	23	OR	CAD	请求报价
LUDMS-52-5-16-LW20-SG	M5	0.8	16	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	23	SG	CAD	请求报价
LUDMS-52-5-16-LW20-YW	M5	0.8	16	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	23	YW	CAD	请求报价
LUDMS-52-5-20-LW20-BK	M5	0.8	20	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	23	BK	CAD	请求报价
LUDMS-52-5-20-LW20-BL	M5	0.8	20	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	23	BL	CAD	请求报价
LUDMS-52-5-20-LW20-OR	M5	0.8	20	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	23	OR	CAD	请求报价
LUDMS-52-5-20-LW20-SG	M5	0.8	20	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	23	SG	CAD	请求报价
LUDMS-52-5-20-LW20-YW	M5	0.8	20	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	23	YW	CAD	请求报价
LUDMS-52-5-25-LW20-BK	M5	0.8	25	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	24	BK	CAD	请求报价
LUDMS-52-5-25-LW20-BL	M5	0.8	25	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	24	BL	CAD	请求报价
LUDMS-52-5-25-LW20-OR	M5	0.8	25	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	24	OR	CAD	请求报价
LUDMS-52-5-25-LW20-SG	M5	0.8	25	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	24	SG	CAD	请求报价
LUDMS-52-5-25-LW20-YW	M5	0.8	25	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	24	YW	CAD	请求报价
LUDMS-52-5-32-LW20-BK	M5	0.8	32	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	24	BK	CAD	请求报价
LUDMS-52-5-32-LW20-BL	M5	0.8	32	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	24	BL	CAD	请求报价
LUDMS-52-5-32-LW20-OR	M5	0.8	32	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	24	OR	CAD	请求报价
LUDMS-52-5-32-LW20-SG	M5	0.8	32	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	24	SG	CAD	请求报价
LUDMS-52-5-32-LW20-YW	M5	0.8	32	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	24	YW	CAD	请求报价
LUDMS-52-5-40-LW20-BK	M5	0.8	40	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	25	BK	CAD	请求报价
LUDMS-52-5-40-LW20-BL	M5	0.8	40	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	25	BL	CAD	请求报价
LUDMS-52-5-40-LW20-OR	M5	0.8	40	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	25	OR	CAD	请求报价
LUDMS-52-5-40-LW20-SG	M5	0.8	40	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	25	SG	CAD	请求报价
LUDMS-52-5-40-LW20-YW	M5	0.8	40	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	25	YW	CAD	请求报价
LUDMS-52-5-50-LW20-BK	M5	0.8	50	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	27	BK	CAD	请求报价
LUDMS-52-5-50-LW20-BL	M5	0.8	50	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	27	BL	CAD	请求报价
LUDMS-52-5-50-LW20-OR	M5	0.8	50	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	27	OR	CAD	请求报价
LUDMS-52-5-50-LW20-SG	M5	0.8	50	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	27	SG	CAD	请求报价
LUDMS-52-5-50-LW20-YW	M5	0.8	50	52	23.5	27	24.5	1.5	15.4	14	10	20	2	4	18	72	2.7	27	YW	CAD	请求报价
LUDMS-52-6-12-LW20-BK	M6	1	12	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	23	BK	CAD	请求报价
LUDMS-52-6-12-LW20-BL	M6	1	12	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	23	BL	CAD	请求报价
LUDMS-52-6-12-LW20-OR	M6	1	12	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	23	OR	CAD	请求报价
LUDMS-52-6-12-LW20-SG	M6	1	12	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	23	SG	CAD	请求报价
LUDMS-52-6-12-LW20-YW	M6	1	12	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	23	YW	CAD	请求报价
LUDMS-52-6-16-LW20-BK	M6	1	16	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	23	BK	CAD	请求报价
LUDMS-52-6-16-LW20-BL	M6	1	16	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	23	BL	CAD	请求报价
LUDMS-52-6-16-LW20-OR	M6	1	16	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	23	OR	CAD	请求报价
LUDMS-52-6-16-LW20-SG	M6	1	16	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	23	SG	CAD	请求报价
LUDMS-52-6-16-LW20-YW	M6	1	16	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	23	YW	CAD	请求报价
LUDMS-52-6-20-LW20-BK	M6	1	20	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	24	BK	CAD	请求报价
LUDMS-52-6-20-LW20-BL	M6	1	20	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	24	BL	CAD	请求报价
LUDMS-52-6-20-LW20-OR	M6	1	20	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	24	OR	CAD	请求报价
LUDMS-52-6-20-LW20-SG	M6	1	20	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	24	SG	CAD	请求报价
LUDMS-52-6-20-LW20-YW	M6	1	20	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	24	YW	CAD	请求报价
LUDMS-52-6-25-LW20-BK	M6	1	25	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	25	BK	CAD	请求报价
LUDMS-52-6-25-LW20-BL	M6	1	25	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	25	BL	CAD	请求报价
LUDMS-52-6-25-LW20-OR	M6	1	25	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	25	OR	CAD	请求报价
LUDMS-52-6-25-LW20-SG	M6	1	25	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	25	SG	CAD	请求报价
LUDMS-52-6-25-LW20-YW	M6	1	25	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	25	YW	CAD	请求报价
LUDMS-52-6-32-LW20-BK	M6	1	32	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	26	BK	CAD	请求报价
LUDMS-52-6-32-LW20-BL	M6	1	32	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	26	BL	CAD	请求报价
LUDMS-52-6-32-LW20-OR	M6	1	32	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	26	OR	CAD	请求报价
LUDMS-52-6-32-LW20-SG	M6	1	32	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	26	SG	CAD	请求报价
LUDMS-52-6-32-LW20-YW	M6	1	32	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	26	YW	CAD	请求报价
LUDMS-52-6-40-LW20-BK	M6	1	40	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	27	BK	CAD	请求报价
LUDMS-52-6-40-LW20-BL	M6	1	40	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	27	BL	CAD	请求报价
LUDMS-52-6-40-LW20-OR	M6	1	40	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	27	OR	CAD	请求报价
LUDMS-52-6-40-LW20-SG	M6	1	40	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	27	SG	CAD	请求报价
LUDMS-52-6-40-LW20-YW	M6	1	40	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	27	YW	CAD	请求报价
LUDMS-52-6-50-LW20-BK	M6	1	50	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	29	BK	CAD	请求报价
LUDMS-52-6-50-LW20-BL	M6	1	50	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	29	BL	CAD	请求报价
LUDMS-52-6-50-LW20-OR	M6	1	50	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	29	OR	CAD	请求报价
LUDMS-52-6-50-LW20-SG	M6	1	50	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	29	SG	CAD	请求报价
LUDMS-52-6-50-LW20-YW	M6	1	50	52	23.5	27	24.5	1.5	15.4	14	10	20	2	5	18	120	3.8	29	YW	CAD	请求报价
LUDMS-67-8-16-LW25-BK	M8	1.25	16	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	52	BK	CAD	请求报价
LUDMS-67-8-16-LW25-BL	M8	1.25	16	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	52	BL	CAD	请求报价
LUDMS-67-8-16-LW25-OR	M8	1.25	16	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	52	OR	CAD	请求报价
LUDMS-67-8-16-LW25-SG	M8	1.25	16	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	52	SG	CAD	请求报价
LUDMS-67-8-16-LW25-YW	M8	1.25	16	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	52	YW	CAD	请求报价
LUDMS-67-8-20-LW25-BK	M8	1.25	20	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	53	BK	CAD	请求报价
LUDMS-67-8-20-LW25-BL	M8	1.25	20	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	53	BL	CAD	请求报价
LUDMS-67-8-20-LW25-OR	M8	1.25	20	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	53	OR	CAD	请求报价
LUDMS-67-8-20-LW25-SG	M8	1.25	20	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	53	SG	CAD	请求报价
LUDMS-67-8-20-LW25-YW	M8	1.25	20	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	53	YW	CAD	请求报价
LUDMS-67-8-25-LW25-BK	M8	1.25	25	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	55	BK	CAD	请求报价
LUDMS-67-8-25-LW25-BL	M8	1.25	25	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	55	BL	CAD	请求报价
LUDMS-67-8-25-LW25-OR	M8	1.25	25	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	55	OR	CAD	请求报价
LUDMS-67-8-25-LW25-SG	M8	1.25	25	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	55	SG	CAD	请求报价
LUDMS-67-8-25-LW25-YW	M8	1.25	25	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	55	YW	CAD	请求报价
LUDMS-67-8-32-LW25-BK	M8	1.25	32	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	57	BK	CAD	请求报价
LUDMS-67-8-32-LW25-BL	M8	1.25	32	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	57	BL	CAD	请求报价
LUDMS-67-8-32-LW25-OR	M8	1.25	32	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	57	OR	CAD	请求报价
LUDMS-67-8-32-LW25-SG	M8	1.25	32	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	57	SG	CAD	请求报价
LUDMS-67-8-32-LW25-YW	M8	1.25	32	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	57	YW	CAD	请求报价
LUDMS-67-8-40-LW25-BK	M8	1.25	40	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	59	BK	CAD	请求报价
LUDMS-67-8-40-LW25-BL	M8	1.25	40	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	59	BL	CAD	请求报价
LUDMS-67-8-40-LW25-OR	M8	1.25	40	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	59	OR	CAD	请求报价
LUDMS-67-8-40-LW25-SG	M8	1.25	40	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	59	SG	CAD	请求报价
LUDMS-67-8-40-LW25-YW	M8	1.25	40	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	59	YW	CAD	请求报价
LUDMS-67-8-50-LW25-BK	M8	1.25	50	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	62	BK	CAD	请求报价
LUDMS-67-8-50-LW25-BL	M8	1.25	50	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	62	BL	CAD	请求报价
LUDMS-67-8-50-LW25-OR	M8	1.25	50	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	62	OR	CAD	请求报价
LUDMS-67-8-50-LW25-SG	M8	1.25	50	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	62	SG	CAD	请求报价
LUDMS-67-8-50-LW25-YW	M8	1.25	50	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	62	YW	CAD	请求报价
LUDMS-67-8-63-LW25-BK	M8	1.25	63	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	66	BK	CAD	请求报价
LUDMS-67-8-63-LW25-BL	M8	1.25	63	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	66	BL	CAD	请求报价
LUDMS-67-8-63-LW25-OR	M8	1.25	63	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	66	OR	CAD	请求报价
LUDMS-67-8-63-LW25-SG	M8	1.25	63	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	66	SG	CAD	请求报价
LUDMS-67-8-63-LW25-YW	M8	1.25	63	67	30	34	31	2	20.8	19	13.5	25	3	6	24	230	7	66	YW	CAD	请求报价
LUDMS-78-10-20-LW30-BK	M10	1.5	20	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	83	BK	CAD	请求报价
LUDMS-78-10-20-LW30-BL	M10	1.5	20	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	83	BL	CAD	请求报价
LUDMS-78-10-20-LW30-OR	M10	1.5	20	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	83	OR	CAD	请求报价
LUDMS-78-10-20-LW30-SG	M10	1.5	20	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	83	SG	CAD	请求报价
LUDMS-78-10-20-LW30-YW	M10	1.5	20	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	83	YW	CAD	请求报价
LUDMS-78-10-25-LW30-BK	M10	1.5	25	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	86	BK	CAD	请求报价
LUDMS-78-10-25-LW30-BL	M10	1.5	25	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	86	BL	CAD	请求报价
LUDMS-78-10-25-LW30-OR	M10	1.5	25	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	86	OR	CAD	请求报价
LUDMS-78-10-25-LW30-SG	M10	1.5	25	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	86	SG	CAD	请求报价
LUDMS-78-10-25-LW30-YW	M10	1.5	25	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	86	YW	CAD	请求报价
LUDMS-78-10-32-LW30-BK	M10	1.5	32	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	89	BK	CAD	请求报价
LUDMS-78-10-32-LW30-BL	M10	1.5	32	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	89	BL	CAD	请求报价
LUDMS-78-10-32-LW30-OR	M10	1.5	32	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	89	OR	CAD	请求报价
LUDMS-78-10-32-LW30-SG	M10	1.5	32	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	89	SG	CAD	请求报价
LUDMS-78-10-32-LW30-YW	M10	1.5	32	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	89	YW	CAD	请求报价
LUDMS-78-10-40-LW30-BK	M10	1.5	40	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	93	BK	CAD	请求报价
LUDMS-78-10-40-LW30-BL	M10	1.5	40	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	93	BL	CAD	请求报价
LUDMS-78-10-40-LW30-OR	M10	1.5	40	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	93	OR	CAD	请求报价
LUDMS-78-10-40-LW30-SG	M10	1.5	40	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	93	SG	CAD	请求报价
LUDMS-78-10-40-LW30-YW	M10	1.5	40	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	93	YW	CAD	请求报价
LUDMS-78-10-50-LW30-BK	M10	1.5	50	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	98	BK	CAD	请求报价
LUDMS-78-10-50-LW30-BL	M10	1.5	50	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	98	BL	CAD	请求报价
LUDMS-78-10-50-LW30-OR	M10	1.5	50	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	98	OR	CAD	请求报价
LUDMS-78-10-50-LW30-SG	M10	1.5	50	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	98	SG	CAD	请求报价
LUDMS-78-10-50-LW30-YW	M10	1.5	50	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	98	YW	CAD	请求报价
LUDMS-78-10-63-LW30-BK	M10	1.5	63	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	104	BK	CAD	请求报价
LUDMS-78-10-63-LW30-BL	M10	1.5	63	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	104	BL	CAD	请求报价
LUDMS-78-10-63-LW30-OR	M10	1.5	63	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	104	OR	CAD	请求报价
LUDMS-78-10-63-LW30-SG	M10	1.5	63	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	104	SG	CAD	请求报价
LUDMS-78-10-63-LW30-YW	M10	1.5	63	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	104	YW	CAD	请求报价
LUDMS-78-10-80-LW30-BK	M10	1.5	80	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	113	BK	CAD	请求报价
LUDMS-78-10-80-LW30-BL	M10	1.5	80	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	113	BL	CAD	请求报价
LUDMS-78-10-80-LW30-OR	M10	1.5	80	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	113	OR	CAD	请求报价
LUDMS-78-10-80-LW30-SG	M10	1.5	80	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	113	SG	CAD	请求报价
LUDMS-78-10-80-LW30-YW	M10	1.5	80	78	35	39	36	2	24.3	22	16	30	3	7	26	390	11	113	YW	CAD	请求报价

＊1：　关于最大载荷、最大紧固力的定义⇒关于夹紧手柄、张紧手柄的使用方法

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

	LUDMS-LW
手柄部	尼龙6（各种颜色）
螺纹部	SUS303
平垫圈	SUS303
止动螺丝	不锈钢制
锯齿环	锌压铸件
弹簧	不锈钢丝

特点

装入平垫圈的双臂型塑料制夹紧手柄。
平垫圈被装入到缩颈加工部，可防止脱落。另外，也无需进行垫圈装入作业。
平垫圈的外径约为螺纹直径的3倍。可针对紧固部位确保充分的座面。
适用于不能增大座面压力的树脂零部件或长孔零部件等的紧固。
基于通用设计7项原则的设计。易于受力、便于操作的形状。
关于通用设计⇒通用设计 UDEX®系列
转动半径约为以往塑料夹紧手柄的一半。省空间。
将锌压铸件制锯齿环插入到塑料制手柄主体中。与金属制螺纹锯齿的咬合也实现了足够的强度。

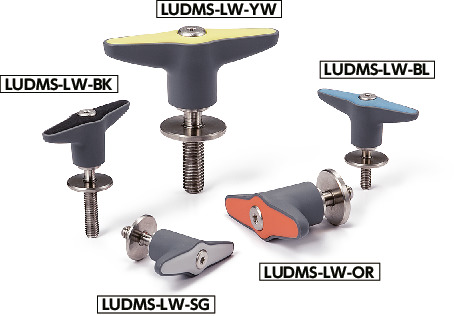

5种颜色，支持机械、装置的颜色通用设计化。深灰与各种颜色完美搭配的双色调。

可根据型号的末尾符号选择手柄部的颜色。

末尾符号	手柄部的颜色
BK	亚光黑
SG	亚光银
OR	亚光橙
BL	亚光蓝
YW	亚光黄

使用“不会掉落的垫圈”，消除焦躁！垫圈装入型夹紧手柄

1分钟即可掌握！夹紧手柄的使用方法

使用注意事项

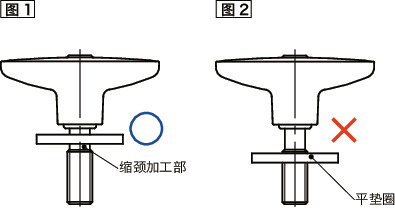

紧固手柄之前，如图1所示，请确认平垫圈位于缩颈加工部。如图2所示，如果在平垫圈卡在螺牙上的状态下进行紧固，则可能会导致平垫圈变形。

LUDMS-LW塑料夹紧手柄-平垫圈装入型

使用例

适用于长孔零部件的紧固。

LUDMS-LW塑料夹紧手柄-平垫圈装入型

型号列表

LUDMS-52-5-LW20

LUDMS-52-6-LW20

LUDMS-67-8-LW25

LUDMS-78-10-LW30

点击查看其它夹紧手柄

产品名称

塑料夹紧手柄 - 弹簧垫圈装入型

型号

LUDMS-W

特点

弹簧垫圈装入型
通用设计
螺纹部不锈钢制

产品名称

塑料夹紧手柄-平垫圈装入型

型号

LUDM-LW

特点

平垫圈装入型
通用设计

产品名称

塑料夹紧手柄-长孔用垫圈装入型

型号

LUDM-LWP

特点

长孔用垫圈装入型
通用设计

产品名称

塑料夹紧手柄-长孔用垫圈装入型

型号

LUDMS-LWP

特点

长孔用垫圈装入型
通用设计
螺纹部不锈钢制

垫圈功能及种类的详细说明！

第8讲 “关于防脱落零件”

第6讲 关于热循环

内六角螺栓（盖帽螺栓）的概念

第5讲 解决设备内部的课题

定制

球形滚子

图解 NBK的独门秘籍！（机械要素零件）

适用于无尘室

接单生产

无尘洗净、无尘包装服务

螺纹切割服务

手柄位置变更服务

防脱落加工服务

零售服务

需要符合 SEMI 标准 的产品【安全措施、预防措施】

希望 仅限 特定作业人员 拆装的螺丝【安全措施、预防措施】

希望能满足 CE 标志 要求【作业性、维护】

希望根据作业人员的身高及作业内容通过单触操作来移动显示器 【提高生产效率、操作性】

第6讲 关于热循环

内六角螺栓节选自ISO 4762：2004, JIS B 1176:2015

联轴器－定位螺丝固定型的打滑扭矩

普通公差 节选自JIS B 0405：1991/JIS B 0419：1991

六角螺母(不依据ISO 4032～4036及ISO8673～8675的六角螺母)节选自JIS B 1181：2014

键与键槽 节选自JIS B 1301：1996

自动定位单元 常见问题(FAQ)

联轴器与单轴引动器的组装方法

一看就会的产品使用要领解说 防脱落系列（缩颈加工螺丝）

一看就会的产品使用要领解说 折叠式旋转握柄

一看就会的产品使用要领解说 调平调节器

凸轮手柄、闩锁手柄特点一览表

设计资料

迷你联轴器的选择方法

选型步骤

迷你联轴器的选择方法

第8讲 “关于防脱落零件”

希望根据作业人员的身高及作业内容通过单触操作来移动显示器 【提高生产效率、操作性】

第6讲 关于热循环

希望防止垫圈脱落【作业性、维护】

第5讲 解决设备内部的课题

需要符合 SEMI 标准 的产品【安全措施、预防措施】

希望 仅限 特定作业人员 拆装的螺丝【安全措施、预防措施】

想要不会影响通信的螺丝【安全措施、预防措施】

第7讲 “关于SEMI规格”

什么是六角螺母

薄板固定时板材与螺丝之间产生缝隙

比强度！？设备轻量化的新指标 【更小、更轻】

希望保护螺丝不被药品腐蚀【节能、减少工时】

解决机床的课题（加工中心）

功能更强大。进一步降低成本。

什么是联轴器？联轴器的种类与特点解说

解决半导体生产设备的课题（预工序）

解决机床的课题（加工中心）

新一代膜片型联轴器，XGHW高刚性减振联轴器

课题解决型联轴器 ”XG Family"

第6讲 关于热循环

第5讲 解决设备内部的课题

短头螺丝·小头螺丝的尺寸比较

想要强度高且轻便的螺丝【小型化与轻量化】

比强度！？设备轻量化的新指标 【更小、更轻】

例如可以制作这样的螺丝

定制

NBK的特殊螺丝 -SPECIAL SCREWS-

球形滚子

图解 NBK的独门秘籍！（机械要素零件）

第6讲 关于热循环

第5讲 解决设备内部的课题

比强度！？设备轻量化的新指标 【更小、更轻】

解决半导体生产设备的课题（预工序）

解决机床的课题（加工中心）

内六角螺栓节选自ISO 4762：2004, JIS B 1176:2015

垫圈功能及种类的详细说明！

需要符合 SEMI 标准 的产品【安全措施、预防措施】

内六角螺栓（盖帽螺栓）的概念

短头螺丝·小头螺丝的尺寸比较

内六角螺栓节选自ISO 4762：2004, JIS B 1176:2015

垫圈功能及种类的详细说明！

第8讲 “关于防脱落零件”

需要符合 SEMI 标准 的产品【安全措施、预防措施】

希望 仅限 特定作业人员 拆装的螺丝【安全措施、预防措施】

第8讲　“关于防脱落零件”

第6讲　关于热循环

第5讲　解决设备内部的课题

需要符合 SEMI 标准的产品【安全措施、预防措施】

希望仅限特定作业人员拆装的螺丝【安全措施、预防措施】

希望能满足 CE 标志要求【作业性、维护】

希望根据作业人员的身高及作业内容通过单触操作来移动显示器【提高生产效率、操作性】

第6讲　关于热循环

普通公差节选自JIS B 0405：1991/JIS B 0419：1991

键与键槽节选自JIS B 1301：1996

自动定位单元常见问题(FAQ)

一看就会的产品使用要领解说　防脱落系列（缩颈加工螺丝）

一看就会的产品使用要领解说　折叠式旋转握柄

一看就会的产品使用要领解说　调平调节器

第8讲　“关于防脱落零件”

希望根据作业人员的身高及作业内容通过单触操作来移动显示器【提高生产效率、操作性】

第6讲　关于热循环

第5讲　解决设备内部的课题

需要符合 SEMI 标准的产品【安全措施、预防措施】

希望仅限特定作业人员拆装的螺丝【安全措施、预防措施】

第7讲　“关于SEMI规格”

比强度！？设备轻量化的新指标【更小、更轻】

第6讲　关于热循环

第5讲　解决设备内部的课题

比强度！？设备轻量化的新指标【更小、更轻】

第6讲　关于热循环

第5讲　解决设备内部的课题

比强度！？设备轻量化的新指标【更小、更轻】

需要符合 SEMI 标准的产品【安全措施、预防措施】

第8讲　“关于防脱落零件”

需要符合 SEMI 标准的产品【安全措施、预防措施】

希望仅限特定作业人员拆装的螺丝【安全措施、预防措施】

需要符合 SEMI 标准的产品【安全措施、预防措施】

需要符合 SEMI 标准的产品【安全措施、预防措施】

需要符合 SEMI 标准的产品【安全措施、预防措施】

需要符合 SEMI 标准的产品【安全措施、预防措施】

第8讲　“关于防脱落零件”

第6讲　关于热循环

第5讲　解决设备内部的课题

第7讲　“关于SEMI规格”

第2讲　关于真空环境

一看就会的产品使用要领解说　防脱落系列（缩颈加工螺丝）

一看就会的产品使用要领解说　折叠式旋转握柄

一看就会的产品使用要领解说　调平调节器

一看就会的产品使用要领解说　套芯铰链

一看就会的产品使用要领解说　数字定位指示器、液晶显示

需要符合 SEMI 标准的产品【安全措施、预防措施】

希望仅限特定作业人员拆装的螺丝【安全措施、预防措施】

希望能满足 CE 标志要求【作业性、维护】

希望根据作业人员的身高及作业内容通过单触操作来移动显示器【提高生产效率、操作性】

第4讲　垫圈的作用是什么？

第13讲　讲解生锈的原因“异种金属接触腐蚀”

第12讲　回归基本的系列！螺纹的基准尺寸

第11讲　回归基本的系列！介绍各种螺丝的种类

第10讲　不易腐蚀的不锈钢也会受到侵袭的“应力腐蚀开裂”

用于旋转操作面板或控制面板的单元　　旋转单元

比强度！？设备轻量化的新指标【更小、更轻】

第6讲　关于热循环

第5讲　解决设备内部的课题

第8讲　“关于防脱落零件”

希望仅限特定作业人员拆装的螺丝【安全措施、预防措施】

希望能满足 CE 标志要求【作业性、维护】

需要符合 SEMI 标准的产品【安全措施、预防措施】

希望根据作业人员的身高及作业内容通过单触操作来移动显示器【提高生产效率、操作性】

第6讲　关于热循环

第5讲　解决设备内部的课题
