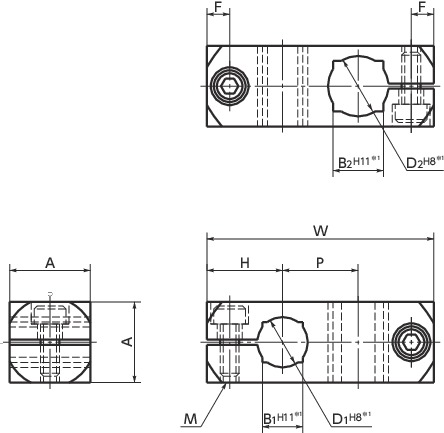

形状図
＊1： 开槽加工前的尺寸容许偏差。
单位 : mm
| 型号 | D1＊1 | D2＊1 | B1＊1 | B2＊1 | A | W | P | M（粗牙） | H | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FCCS-10-12-C | 10 | 12 | 8 | 10 | 16 | 45 | 15 | M4 | 15 | 65 | CAD | 请求报价 |
＊1： 开槽加工前的尺寸容许偏差。
● 轴的推荐尺寸容许偏差为g6。请使用加长型扳手紧固螺丝。
材质、表面处理
| FCCS-C 不锈钢制 | |
|---|---|
| 主体 | SUS304 |
| 内六角 螺栓 |
SUSXM7 二硫化钼涂层 |
特点

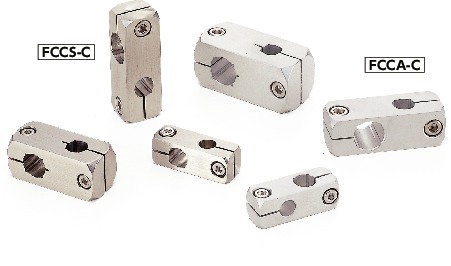

- 交叉连接2根轴的夹紧器。
- 夹紧型。便于轴的安装、拆卸。不会损伤轴。
- 便于传送线的侧面导向及传感器的调整。
- 轻量铝制和耐腐蚀性优良的不锈钢制已实现标准化。
- 圆轴和方形轴均可适用。
- 所有产品均附带内六角螺栓。
使用例
