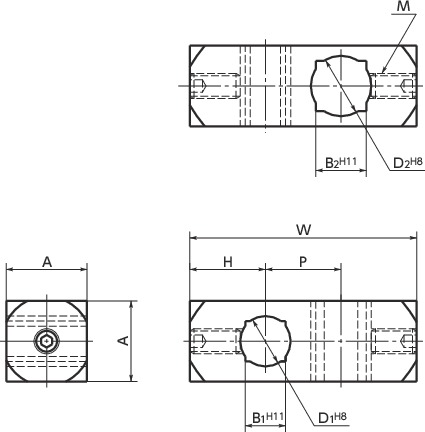

形状図
单位 : mm
| 型号 | D1 | D2 | B1 | B2 | A | W | P | M（粗牙） | H | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FCCS-12-15 | 12 | 15 | 10 | 12 | 19 | 55 | 19 | M5 | 18 | 115 | CAD | 请求报价 |
材质、表面处理
| FCCS 不锈钢制 | |
|---|---|
| 主体 | SUS304 |
| 内六角止动螺丝 | SUSXM7 |
特点

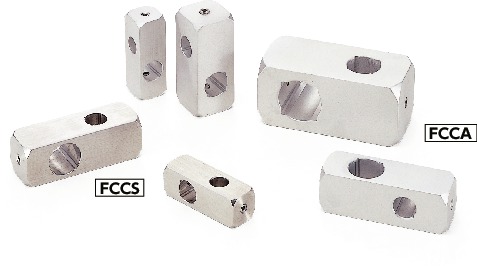

- 交叉连接2根轴的夹紧器。
- 使用内六角止动螺丝固定轴。性价比优良。
- 便于传送线的侧面导向及传感器的调整。
- 轻量铝制和耐腐蚀性优良的不锈钢制已实现标准化。
- 圆轴和方形轴均可适用。
- 所有产品均附带内六角止动螺丝。
