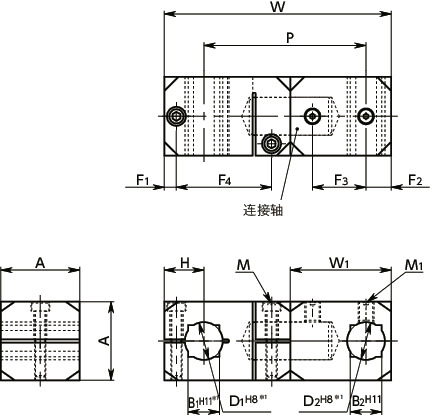

形状図
＊1： 开槽加工前的尺寸容许偏差。
尺寸・CAD
单位 : mm
| 型号 | D1＊1 | D2＊1 | B1＊1 | B2＊1 | A | W | W1 | P | H | F1 | F4 | F3 | F2 | M（粗牙） | M1（粗牙） | 质量 （g） |
CAD下载 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FCFS-8C-8 | 8 | 8 | - | - | 22 | 63 | 28 | 45 | 11 | 3.7 | 25.8 | 15 | 7 | M3 | M4 | 218 | - |
| FCFS-10C-10 | 10 | 10 | 8 | 8 | 22 | 63 | 28 | 45 | 11 | 3.7 | 25.8 | 15 | 7 | M3 | M4 | 208 | - |
| FCFS-12C-12 | 12 | 12 | 10 | 10 | 25 | 72 | 32 | 51.5 | 12.5 | 3.8 | 30.2 | 17 | 8 | M3 | M5 | 304 | - |
| FCFS-15C-15 | 15 | 15 | 12 | 12 | 30 | 90 | 40 | 64.5 | 15.5 | 4.5 | 38.5 | 21 | 10 | M4 | M5 | 546 | - |
| FCFS-20C-20 | 20 | 20 | 16 | 16 | 38 | 113 | 50 | 80 | 20 | 5.5 | 48.5 | 27 | 13 | M5 | M5 | 1086 | - |
＊1： 开槽加工前的尺寸容许偏差。
● 螺丝紧固请使用加长型扳手。
材质、表面处理
| FCFS | |
|---|---|
| 主体 | SUS304 |
| 内六角 圆柱头螺栓 |
SUSXM7 二硫化钼涂层 |
| 内六角 止动螺丝 |
SUSXM7 |
| 连接轴 | SUS304 |
特点

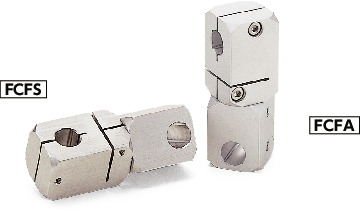

- 按任意角度连接2根轴的夹紧器。
- 单侧为夹紧型。便于轴的安装、拆卸及角度调整。不会损伤轴。
- 便于传送线的侧面导向及传感器的固定。
- 轻量铝制和耐腐蚀性优良的不锈钢制已实现标准化。
- 圆轴和方形轴均可适用。
- 所有产品均附带内六角圆柱头螺栓和内六角止动螺丝。
使用例
适用于固定传感器。
