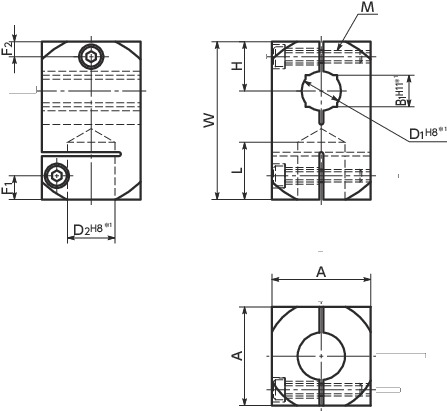

形状図
＊1： 开槽加工前的尺寸容许偏差。
尺寸・CAD
单位 : mm
| 型号 | D1＊1 | D2＊1 | B1 | A | W | L | H | F1 | F2 | M（粗牙） | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FCTA-8-10-C | 8 | 10 | - | 22 | 35 | 12.5 | 11 | 5.5 | 3.7 | M3 | 37 | CAD | 请求报价 |
| FCTA-10-10-C | 10 | 10 | 8 | 22 | 35 | 12.5 | 11 | 5.5 | 3.7 | M3 | 36 | CAD | 请求报价 |
| FCTA-12-12-C | 12 | 12 | 10 | 25 | 40 | 14.5 | 12.5 | 6 | 3.8 | M3 | 52 | CAD | 请求报价 |
| FCTA-15-15-C | 15 | 15 | 12 | 30 | 50 | 18 | 15.5 | 7 | 4.5 | M4 | 93 | CAD | 请求报价 |
| FCTA-20-20-C | 20 | 20 | 16 | 38 | 63 | 21.5 | 20 | 9 | 5.5 | M5 | 187 | CAD | 请求报价 |
轴的推荐尺寸容许偏差为g6。请使用加长型扳手紧固螺丝。
材质、表面处理
| FCTA-C | |
|---|---|
| 主体 | 铝合金 |
| 内六角 螺栓 |
SUSXM7 |
特点

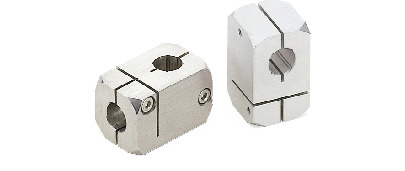

- T字形交叉连接2根轴的夹紧器。
- 夹紧型。便于轴的安装、拆卸。不会损伤轴。
- 可进行省空间配置。
- 便于传送线的侧面导向及传感器的固定。
- 圆轴和方形轴均可适用。
- 所有产品均附带内六角螺栓。
