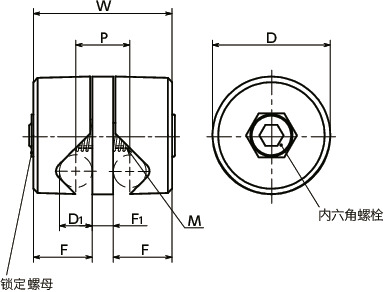

形状図
尺寸・CAD
单位 : mm
| 型号 | D | D1 | M（粗牙） | W | F | F1 | P | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| FGCFA-28-8-A-BK | 28 | 8 | M6 | 33 | 14 | 5 | 13 | 52 | CAD | 请求报价 |
| FGCFA-32-10-A-BK | 32 | 10 | M8 | 45 | 20 | 5 | 15 | 96 | CAD | 请求报价 |
| FGCFA-36-12-A-BK | 36 | 12 | M8 | 47 | 21 | 5 | 17 | 118 | CAD | 请求报价 |
| FGCFA-46-14-A-BK | 46 | 14 | M8 | 57 | 25.5 | 6 | 20 | 373 | CAD | 请求报价 |
| FGCFA-46-15-A-BK | 46 | 15 | M10 | 57 | 25.5 | 6 | 21 | 393 | CAD | 请求报价 |
| FGCFA-46-16-A-BK | 46 | 16 | M10 | 57 | 25.5 | 6 | 22 | 225 | CAD | 请求报价 |
| FGCFA-56-18-A-BK | 56 | 18 | M10 | 63 | 28.5 | 6 | 24 | 549 | CAD | 请求报价 |
| FGCFA-56-20-A-BK | 56 | 20 | M10 | 65 | 28.5 | 8 | 28 | 630 | CAD | 请求报价 |
| FGCFA-28-8-A-MT | 28 | 8 | M6 | 33 | 14 | 5 | 13 | 52 | CAD | 请求报价 |
| FGCFA-32-10-A-MT | 32 | 10 | M8 | 45 | 20 | 5 | 15 | 95 | CAD | 请求报价 |
| FGCFA-36-12-A-MT | 36 | 12 | M8 | 47 | 21 | 5 | 17 | 118 | CAD | 请求报价 |
| FGCFA-46-14-A-MT | 46 | 14 | M8 | 57 | 25.5 | 6 | 20 | 373 | CAD | 请求报价 |
| FGCFA-46-15-A-MT | 46 | 15 | M10 | 57 | 25.5 | 6 | 21 | 393 | CAD | 请求报价 |
| FGCFA-46-16-A-MT | 46 | 16 | M10 | 57 | 25.5 | 6 | 22 | 221 | CAD | 请求报价 |
| FGCFA-56-18-A-MT | 56 | 18 | M10 | 63 | 28.5 | 6 | 24 | 549 | CAD | 请求报价 |
| FGCFA-56-20-A-MT | 56 | 20 | M10 | 65 | 28.5 | 8 | 28 | 630 | CAD | 请求报价 |
材质、表面处理
| FGCFA-A-BK | FGCFA-A-MT | |
|---|---|---|
| 主体 | 铝合金 静电喷涂（亚光黑） |
铝合金 滚筒抛光 |
| 内六角螺栓 | 相当于SUS304 | 相当于SUS304 |
| 弹簧 | 弹簧钢丝 | 弹簧钢丝 |
| 锁定螺母 | 相当于SUS304 | 相当于SUS304 |
特点
- 按任意角度连接2根轴的夹紧器。
- 通过紧固内六角螺栓，可同时固定2根轴的角度和位置。
- 由于采用的是滑动方孔夹紧轴的方式，因此可用于公差大的轴，插入轴也很容易。
- 主体与弹簧间产生的摩擦会保持方孔的位置，因此即使在旋松内六角螺栓的状态下，也可暂时定位轴间角度。
- 适用于传送线的侧面导向及传感器的固定。
-

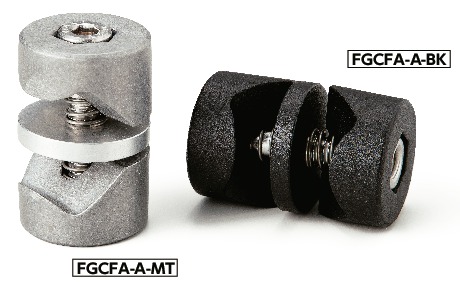

主体表面处理有2种。可根据型号的末尾符号进行选择。
FGCFA-A-BK----静电喷涂（亚光黑）
FGCFA-A-MT----滚筒抛光
使用例
适用于固定传感器。
