一看就会的产品使用要领解说

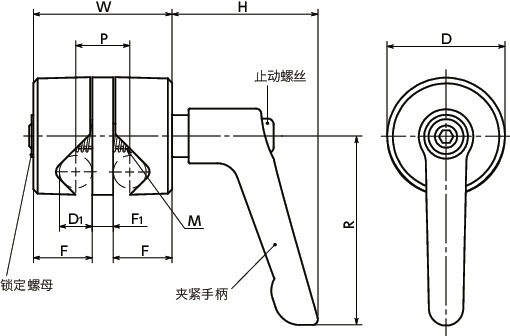

形状図
尺寸・CAD
单位 : mm
| 型号 | D | D1 | M（粗牙） | W | F | F1 | P | R | H | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FGCFA-28-8-B-BK | 28 | 8 | M6 | 33 | 14 | 5 | 13 | 45 | 35 | 85 | CAD | 请求报价 |
| FGCFA-32-10-B-BK | 32 | 10 | M8 | 45 | 20 | 5 | 15 | 63 | 45 | 179 | CAD | 请求报价 |
| FGCFA-36-12-B-BK | 36 | 12 | M8 | 47 | 21 | 5 | 17 | 63 | 45 | 200 | CAD | 请求报价 |
| FGCFA-46-14-B-BK | 46 | 14 | M8 | 57 | 25.5 | 6 | 20 | 78 | 55 | 503 | CAD | 请求报价 |
| FGCFA-46-15-B-BK | 46 | 15 | M10 | 57 | 25.5 | 6 | 21 | 78 | 55 | 526 | CAD | 请求报价 |
| FGCFA-46-16-B-BK | 46 | 16 | M10 | 57 | 25.5 | 6 | 22 | 78 | 55 | 358 | CAD | 请求报价 |
| FGCFA-56-18-B-BK | 56 | 18 | M10 | 63 | 28.5 | 6 | 24 | 78 | 55 | 682 | CAD | 请求报价 |
| FGCFA-56-20-B-BK | 56 | 20 | M10 | 65 | 28.5 | 8 | 28 | 78 | 55 | 763 | CAD | 请求报价 |
| FGCFA-28-8-B-MT | 28 | 8 | M6 | 33 | 14 | 5 | 13 | 45 | 35 | 85 | CAD | 请求报价 |
| FGCFA-32-10-B-MT | 32 | 10 | M8 | 45 | 20 | 5 | 15 | 63 | 45 | 179 | CAD | 请求报价 |
| FGCFA-36-12-B-MT | 36 | 12 | M8 | 47 | 21 | 5 | 17 | 63 | 45 | 200 | CAD | 请求报价 |
| FGCFA-46-14-B-MT | 46 | 14 | M8 | 57 | 25.5 | 6 | 20 | 78 | 55 | 503 | CAD | 请求报价 |
| FGCFA-46-15-B-MT | 46 | 15 | M10 | 57 | 25.5 | 6 | 21 | 78 | 55 | 526 | CAD | 请求报价 |
| FGCFA-46-16-B-MT | 46 | 16 | M10 | 57 | 25.5 | 6 | 22 | 78 | 55 | 358 | CAD | 请求报价 |
| FGCFA-56-18-B-MT | 56 | 18 | M10 | 63 | 28.5 | 6 | 24 | 78 | 55 | 682 | CAD | 请求报价 |
| FGCFA-56-20-B-MT | 56 | 20 | M10 | 65 | 28.5 | 8 | 28 | 78 | 55 | 763 | CAD | 请求报价 |
材质、表面处理
| FGCFA-B-BK | FGCFA-B-MT | |
|---|---|---|
| 主体 | 铝合金 静电喷涂（亚光黑） |
铝合金 滚筒抛光 |
| 弹簧 | 弹簧钢丝 | 弹簧钢丝 |
| 锁定螺母 | 相当于SUS304 | 相当于SUS304 |
| 夹紧手柄 | 锌压铸件 静电喷涂（亚光银） |
锌压铸件 静电喷涂（亚光银） |
| 止动螺丝 | 不锈钢 | 不锈钢 |
特点
- 按任意角度连接2根轴的夹紧器。
- 通过紧固夹紧手柄，可同时固定2根轴的角度和位置。
- 由于采用的是滑动方孔夹紧轴的方式，因此可用于公差大的轴，插入轴也很容易。
- 主体与弹簧间产生的摩擦会保持方孔的位置，因此即使在旋松夹紧手柄的状态下，也可暂时定位轴间角度。
- 适用于传送线的侧面导向及传感器的固定。
-

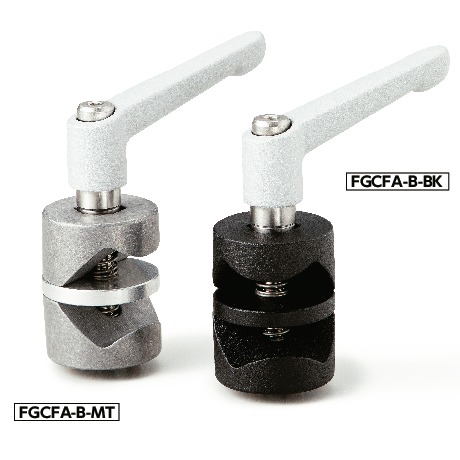

主体表面处理有2种。可根据型号的末尾符号进行选择。
FGCFA-B-BK----静电喷涂（亚光黑）
FGCFA-B-MT----滚筒抛光
使用例
适用于固定传感器。
