形状図
单位 : mm
| 型号 | D | D1 | M（粗牙） | W | F | F1 | P | R | H | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FGCFA-32-10-B-MT | 32 | 10 | M8 | 45 | 20 | 5 | 15 | 63 | 45 | 179 | CAD | 请求报价 |
材质、表面处理
| FGCFA-B-BK | FGCFA-B-MT | |
|---|---|---|
| 主体 | 铝合金 静电喷涂（亚光黑） |
铝合金 滚筒抛光 |
| 弹簧 | 弹簧钢丝 | 弹簧钢丝 |
| 锁定螺母 | 相当于SUS304 | 相当于SUS304 |
| 夹紧手柄 | 锌压铸件 静电喷涂（亚光银） |
锌压铸件 静电喷涂（亚光银） |
| 止动螺丝 | 不锈钢 | 不锈钢 |
特点
- 按任意角度连接2根轴的夹紧器。
- 通过紧固夹紧手柄，可同时固定2根轴的角度和位置。
- 由于采用的是滑动方孔夹紧轴的方式，因此可用于公差大的轴，插入轴也很容易。
- 主体与弹簧间产生的摩擦会保持方孔的位置，因此即使在旋松夹紧手柄的状态下，也可暂时定位轴间角度。
- 适用于传送线的侧面导向及传感器的固定。
-

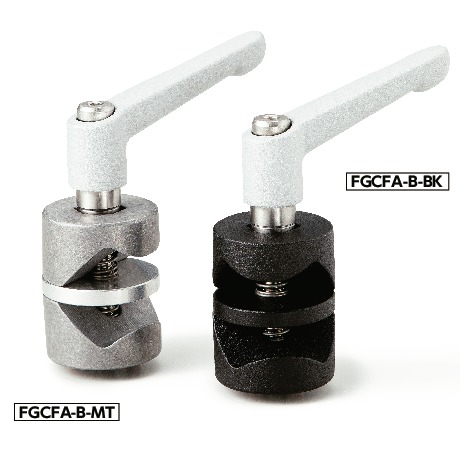

主体表面处理有2种。可根据型号的末尾符号进行选择。
FGCFA-B-BK----静电喷涂（亚光黑）
FGCFA-B-MT----滚筒抛光
使用例
适用于固定传感器。
