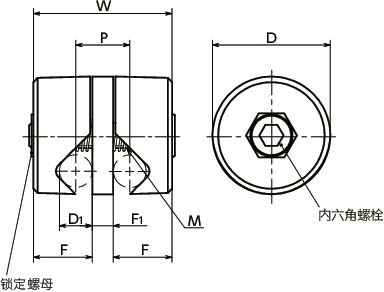

形状図
单位 : mm
| 型号 | D | D1 | M（粗牙） | W | F | F1 | P | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| FGCFS-46-16-A-NI | 46 | 16 | M10 | 57 | 25.5 | 6 | 22 | 488 | CAD | 请求报价 |
材质、表面处理
| FGCFS-A | |
|---|---|
| 主体 | 相当于SUS304 喷丸 |
| 内六角螺栓 | 相当于SUS304 |
| 锁定螺母 | 相当于SUS304 |

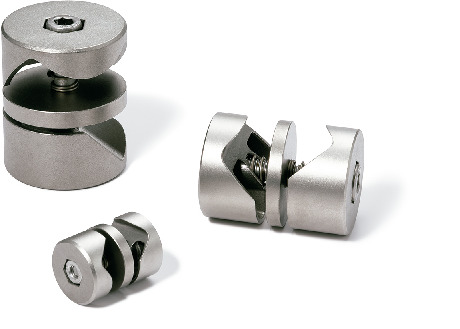

特点
- 按任意角度连接2根轴的夹紧器。
- 通过紧固内六角螺栓，可同时固定2根轴的角度和位置。
- 全不锈钢制。
- 由于采用的是滑动方孔夹紧轴的方式，因此公差大的轴也可以使用，插入轴也很容易。
- 主体与弹簧间产生的摩擦会保持方孔的位置，因此即使在旋松内六角螺栓的状态下，也可暂时定位轴间角度。
- 适用于传送线的侧面导向及传感器的固定。
使用例
适用于固定传感器。
