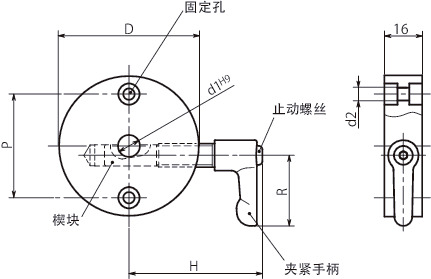

形状図
尺寸・CAD
单位 : mm
| 型号 | D | d1 | d2 | P | R | H | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| FRCA-40-B8-B-BK | 40 | 8 | 4.3 | 28 | 30 | 50 | 80 | CAD | 请求报价 |
| FRCA-40-B10-B-BK | 40 | 10 | 4.3 | 28 | 30 | 50 | 79 | CAD | 请求报价 |
| FRCA-50-B8-B-BK | 50 | 8 | 5.3 | 36 | 30 | 56 | 110 | CAD | 请求报价 |
| FRCA-50-B10-B-BK | 50 | 10 | 5.3 | 36 | 30 | 56 | 110 | CAD | 请求报价 |
| FRCA-50-B12-B-BK | 50 | 12 | 5.3 | 36 | 30 | 56 | 109 | CAD | 请求报价 |
| FRCA-60-B10-B-BK | 60 | 10 | 5.3 | 44 | 30 | 61 | 148 | CAD | 请求报价 |
| FRCA-60-B12-B-BK | 60 | 12 | 5.3 | 44 | 30 | 61 | 148 | CAD | 请求报价 |
材质、表面处理
| FRCA-B | |
|---|---|
| 主体 | 铝合金 阳极氧化处理（黑） |
| 楔块 | 黄铜 |
| 夹紧手柄 | 锌压铸件 静电喷涂（亚光黑） |
| 止动螺丝 | 相当于SUS303 |

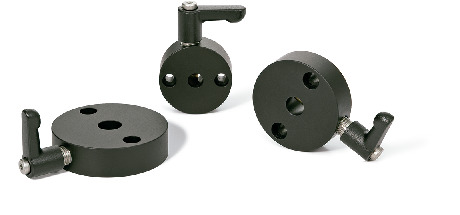

特点
- 固定旋转轴等1根轴的夹块。
- 可以与控制旋钮等旋转机构组合使用。
- 通过紧固夹紧手柄，使内部楔块移动，从而轻柔地夹紧轴。
-
利用固定孔，可将板等安装到设备、装置上。
固定孔的两侧为锪孔，可从任意一侧安装。
使用例
与具有旋转轴的控制旋钮等组合。
