圆轴夹块 - 嵌入型用工具

Mounting Tools for Shaft Clamping Units

FRE-W

安全注意事项

符号RoHS指令

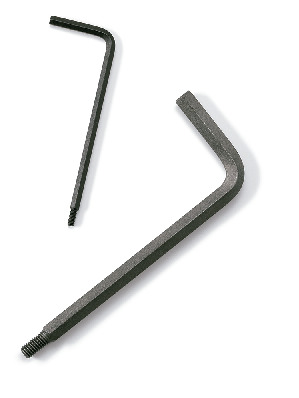

FRE-W圆轴夹块 - 嵌入型用工具

形状図

FRE-W圆轴夹块 - 嵌入型用工具寸法図

尺寸・CAD

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 B
对边宽度公称		 质量
(g)		 CAD下载 请求报价
FRE-3-W M2.5 0.45 3 5 CAD 请求报价
FRE-4-W M3 0.5 4 10 CAD 请求报价
FRE-5-W M4 0.7 5 15 CAD 请求报价
FRE-6-W M5 0.8 6 30 CAD 请求报价
FRE-8-W M6 1.0 8 56 CAD 请求报价
FRE-10-W M8 1.25 10 95 CAD 请求报价
FRE-14-W M10 1.5 14 246 CAD 请求报价

材质、表面处理

FRE-W
主体 钢

特点

  • FRE FRES的专用扳手。
  • 通过紧固FREFRES的内六角螺栓夹紧轴。
  • 插入或拔出FREFRES主体时，使用内六角螺栓头部的螺丝孔。
