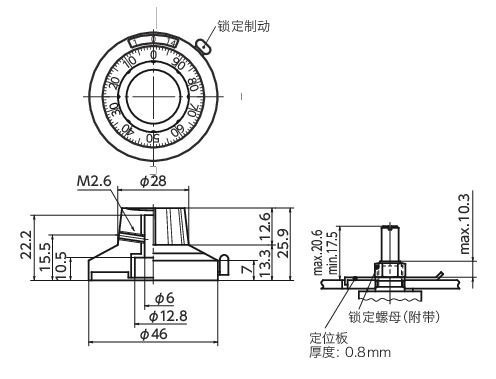

形状図
单位 : mm
材质、表面处理
| ECT-46N | |
|---|---|
| 旋钮 | 尼龙66（黑） |
| 外壳 | 铝合金 |

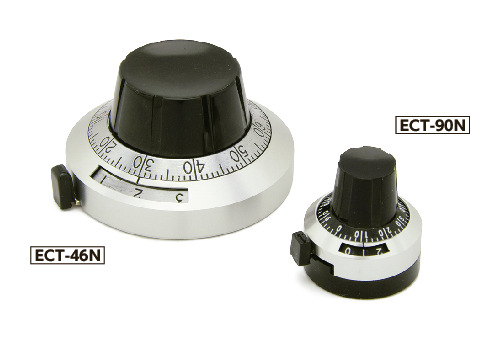

特点
- 模拟显示的计数拨盘。
- 大尺寸。
- 与电位器等旋转设备组合，适用于控制和测量。可对轴的转速进行高精度控制。
- 带锁定结构。可固定拨盘=轴的旋转。
- 可使用温度：-25℃～55℃
- 轴孔径为φ6mm。

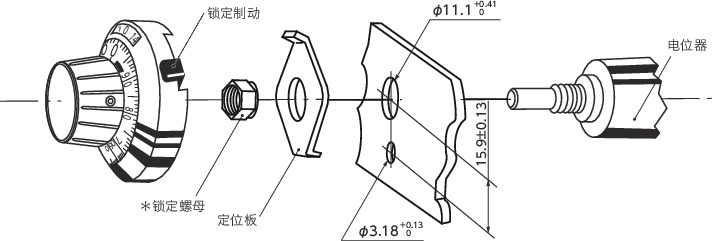

安装
安装拨盘时，请将拨盘的刻度显示与轴的旋转位置调整成一致，然后紧固压入螺丝，对轴进行固定。固定轴时，压入螺丝的推荐紧固扭矩为0.2Nm。＊请使用附带的锁定螺母（M9×0.75）。
单位 : mm
| ECT-46N | |
|---|---|
| 旋钮 | 尼龙66（黑） |
| 外壳 | 铝合金 |
