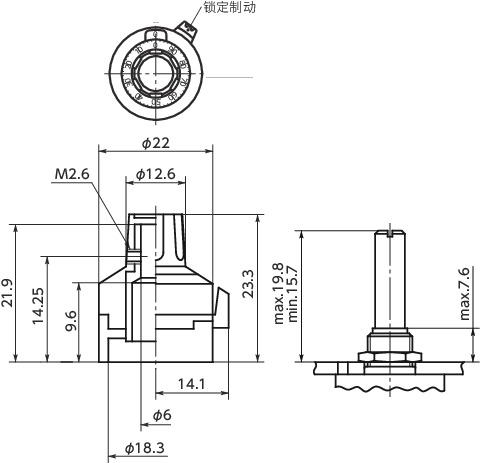

单位 : mm

材质、表面处理

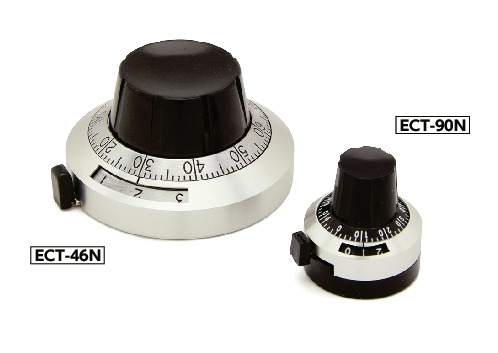

特点

• 模拟显示的计数拨盘。
• 小尺寸。
• 与电位器等旋转设备组合，适用于控制和测量。可对轴的转速进行高精度控制。
• 带锁定结构。可固定拨盘=轴的旋转。
• 可使用温度：-25℃～55℃
• 轴孔径为φ6mm。

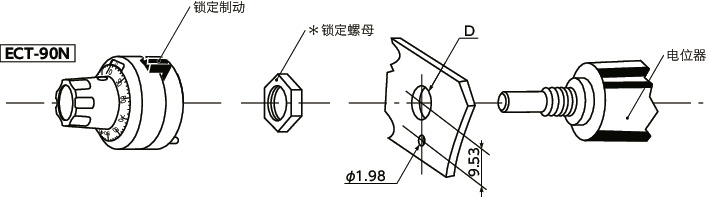

安装

1. 面板的圆孔（尺寸D）请根据安装拨盘的旋转设备进行加工。
2. 安装拨盘时，请将拨盘的刻度显示与轴的旋转位置调整成一致，然后紧固压入螺丝，对轴进行固定。固定轴时，压入螺丝的推荐紧固扭矩为0.2Nm。
