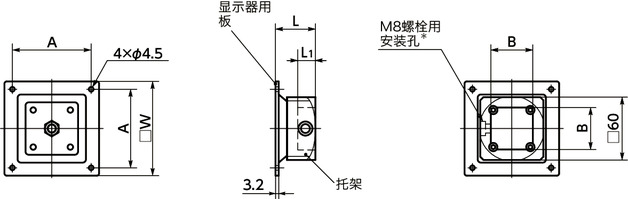

形状図
尺寸・CAD
单位 : mm
| 型号 | A | B | W | L1 | L | 最大装载质量 （kg） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| DFR-75-AA-40 | 75 | 40 | 90 | 17 | 38 | 10 | 400 | CAD | 请求报价 |
| DFR-100-AA-40 | 100 | 40 | 115 | 17 | 38 | 10 | 505 | CAD | 请求报价 |
●附带内六角短头螺栓（M8×16mm）。
材质、表面处理
| DFR-AF | DFR-AA/DFR-PB | |
|---|---|---|
| 显示器用板 | SPHC 静电喷涂 |
|
| 固定板 | SS400 静电喷涂 |
- |
| 托架 | - | A6063 阳极氧化处理 |
特点
- 完全固定显示器型。
-
根据安装对象的种类，备有3种FPD固定件®。
铝型材用/墙面面板、钣金用----DFR-AF
铝型材端面安装用----DFR-AA
圆管用----DFR-PB - 也可仅购买显示器用板。DFR
