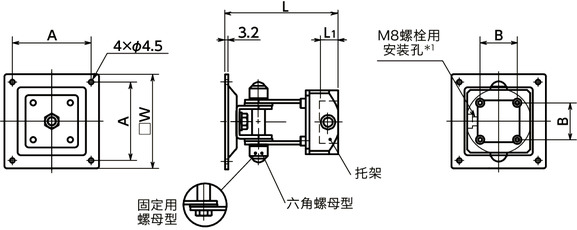

形状図
＊1： 附带内六角短头螺栓（M8×16mm）。
单位 : mm
| 型号 | A | B | W | L1 | L | 最大装载质量 （kg） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| DFSN-100-AA-40 | 100 | 40 | 115 | 17 | 106 | 10 | 780 | CAD | 请求报价 |

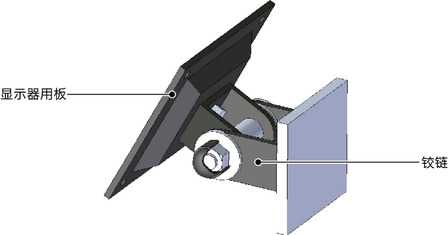

构造
材质、表面处理
| DFS-AF | DFS-AA DFS-PB |
DFSN-AF | DFSN-AA DFSN-PB |
|
|---|---|---|---|---|
| 显示器用板 | SPHC 静电喷涂 |
|||
| 铰链 | SPCC 静电喷涂 |
|||
| 夹紧手柄 | 尼龙6 | - | - | |
| 六角螺母 | - | - | S45C 三价铬酸盐处理 |
|
| 固定板 | SS400 静电喷涂 |
- | SS400 静电喷涂 |
- |
| 托架 | - | A6063 阳极氧化处理 |
- | A6063 阳极氧化处理 |

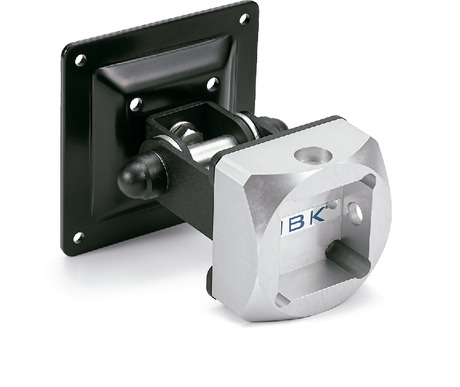

特点
- 可将显示器朝单轴方向倾斜±90°。
- 通过紧固夹紧手柄或六角螺母，切实保持调整后的角度。
夹紧手柄型----DFS
六角螺母型----DFSN -
根据安装对象的种类，备有3种FPD固定件®。
铝型材用/墙面面板、钣金用----DFS-AFDFSN-AF
铝型材端面安装用----DFS-AADFSN-AA
圆管用----DFS-PBDFSN-PB
用途
机床/医疗机械/FPD制造装置/半导体生产设备/包装机械/食品机械最大装载质量
| 产品符号 | 最大装载质量 （kg） |
|---|---|
| DFS | 6 |
| DFSN | 10 |
