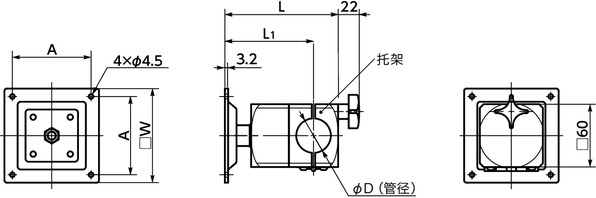

形状図
单位 : mm
| 型号 | A | D | W | L1 | L | 最大装载质量 （kg） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| DFTH-100-PB-40 | 100 | 40 | 115 | 94 | 122 | 10 | 1300 | CAD | 请求报价 |
●贴有固定用的橡胶垫。

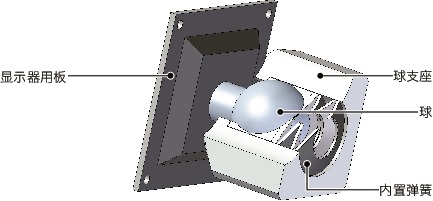

构造
材质、表面处理
| DFT-AF | DFT-AA/DFT-PB | |
|---|---|---|
| 显示器用板 | SPHC 静电喷涂 |
|
| 球支座 | A6063 阳极氧化处理 |
|
| 球 | S45C 三价铬酸盐处理 |
|
| 内置弹簧 | 弹簧钢 | |
| 固定板 | SS400 静电喷涂 |
- |
| 托架 | - | A6063 阳极氧化处理 |
特点
- 可将显示器朝360°任意方向最大倾斜±15°。也可旋转显示器。
- 在内置弹簧的作用下保持显示器。调整后无需进行紧固。
-
根据安装对象的种类，备有3种FPD固定件®。
铝型材用/墙面面板、钣金用----DFT-AF
铝型材端面安装用----DFT-AA
圆管用----DFT-PB
用途
机床/医疗机械/FPD制造装置/半导体生产设备/包装机械/食品机械保持扭矩←1
| 产品符号 | 保持扭矩 | 力的参考标准 |
|---|---|---|
| DFTH | 20N・m | 即使处于存在振动等的环境下显示器也不易偏移。 |
| DFTM | 15N・m | 低扭矩型与高扭矩型的中间。 |
| DFTL | 10N・m | 按照与家庭用、办公用电脑的显示器同等程度的扭矩动作。 |
