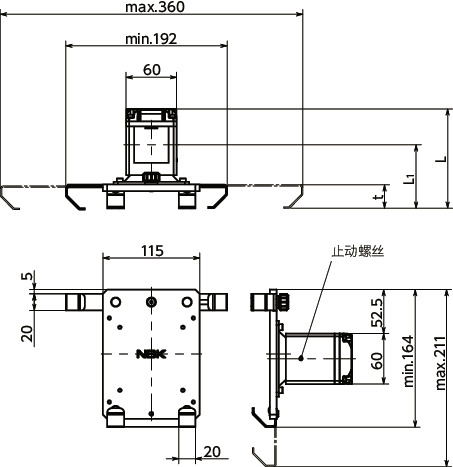

形状図
单位 : mm
| 型号 | 对应平板电脑＊1 | L1 | L | t | 最大装载质量 (kg) |
质量 （g） |
CAD下载 | 请求报价 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 厚度 min./max. |
宽度 min./max. |
高度 min. |
||||||||
| DTAC-20-330-AB-30-BK-A | 13/20 | 190/330 | 155 | 78 | 117 | 35 | 5 | 1157 | CAD | 请求报价 |
＊1： 根据平板电脑的型号，可能会有无法固定的情况。

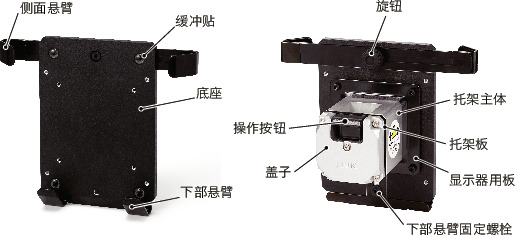

构造
材质、表面处理
| DTAC-AB-A | |
|---|---|
| 底座 | 铝合金 静电喷涂 |
| 侧面悬臂 下部悬臂 |
SPHC 静电喷涂 尼龙涂层（仅前端部） |
| 旋钮 | 尼龙6 |
| 旋钮螺纹部 | S45C 三价铬酸盐处理 |
| 下部悬臂固定螺栓 | SCM435 四氧化三铁保护膜 |
| 缓冲贴 | 聚氨酯 |
| 显示器用板 | SPHC 静电喷涂 |
| 托架主体 | A6063 阳极氧化处理 |
| 盖子 | 铝压铸件 静电喷涂（金属银） |
| 托架板 | 聚缩醛（黑） |
| 操作按钮 | 聚缩醛（黑） |
| 止动螺丝 | PC（聚碳酸酯）（透明） |
特点

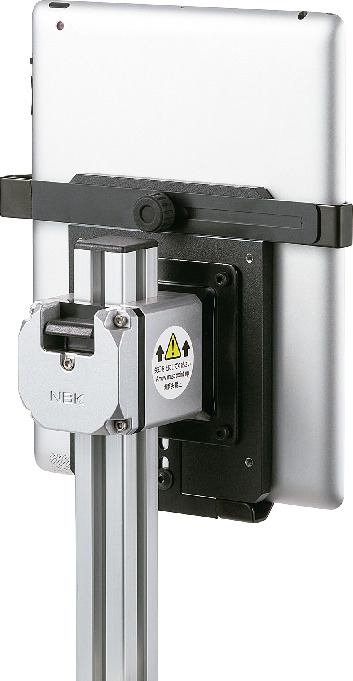

- 是用于将平板电脑安装到垂直轴的铝型材、方形轴上的底座。
- 安装到铝型材、方形轴上时，使用可轻松定位的CUAB-A。CUAB-A
- 可安装至铝型材、方形轴的端面、侧面任意一面。
- 按下操作按钮时，锁定被解除，可向托架的上下方向顺畅移动，并保持在松开操作按钮的位置。
- 向上方向的移动无需按下操作按钮，只需施力即可移动。

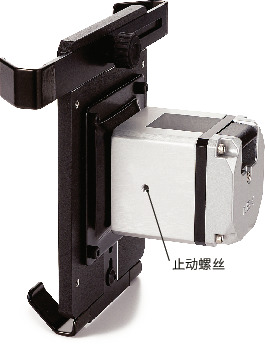

- 可通过调整止动螺丝的旋入量来减轻与铝型材、方形轴的松动。
- 最大可装配5kg。
- 通过调整侧面悬臂、下部悬臂，可以安装9-12英寸＊1的平板电脑。
＊1： 9英寸和10英寸的平板电脑仅支持横放。
- 请根据要安装的平板电脑的厚度来选择型号。
平板电脑的厚度
6-13mm----DTAC-13-330-AB-＊＊-BK-A
13-20mm----DTAC-20-330-AB-＊＊-BK-A - 悬臂前端部的尼龙涂层及底座部的缓冲贴用于防止平板电脑受损。
规格
单位 : mm
| DTAC-＊＊-330-AB-30-BK-A | DTAC-＊＊-330-AB-40-BK-A | |
|---|---|---|
| 适用铝型材、方形轴 | □30±0.54 | □40±0.60 |
| 操作按钮耐用次数＊1 | 20,000次 | |
＊1： 仅供参考数值，并非保证数值。
用途
机床/医疗机械/FPD制造装置/半导体生产设备/包装机械/食品机械安装

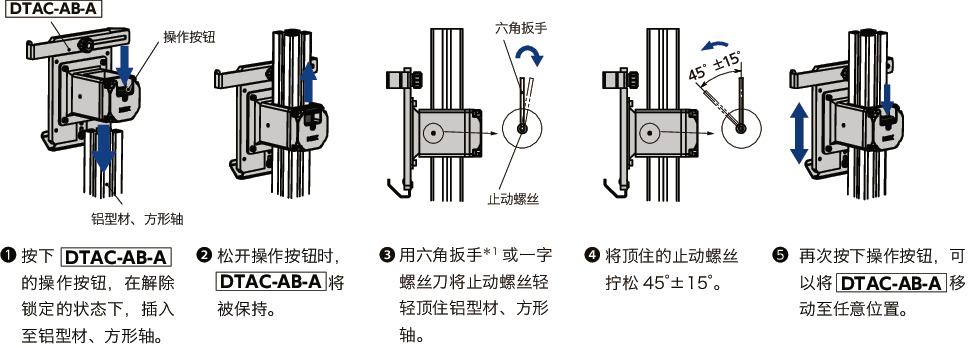

安装至铝型材、方形轴的方法（从端面安装）
＊1： 止动螺丝的内六角孔的对边宽度公称为1.3mm。

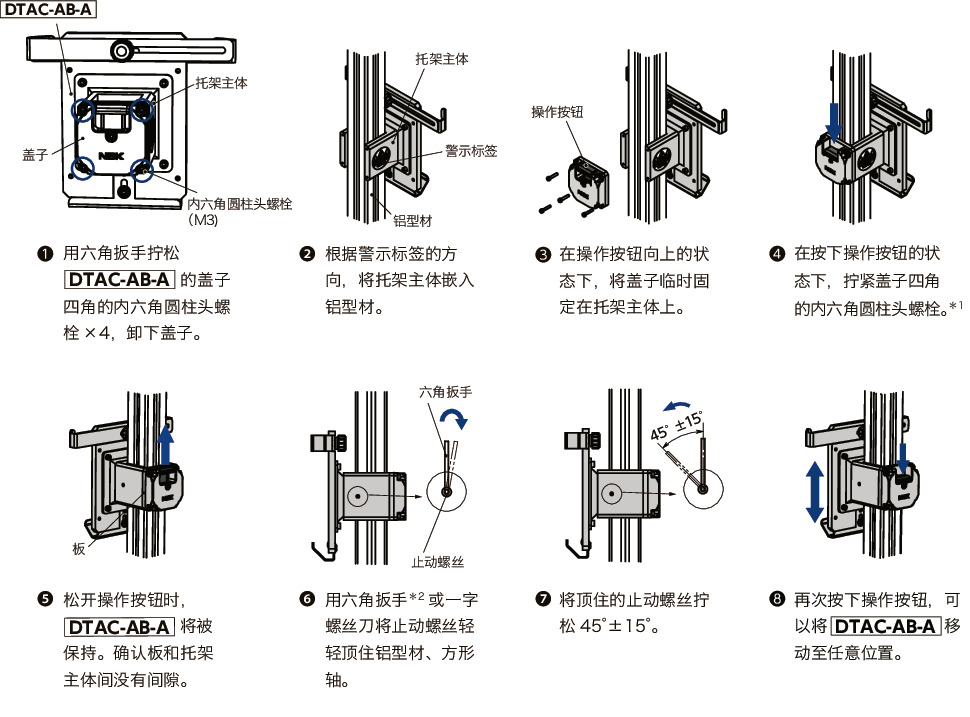

安装至铝型材、方形轴的方法（从侧面安装）
＊1： 参考紧固扭矩：0.315N・m
＊2： 止动螺丝的内六角孔的对边宽度公称为1.3mm。

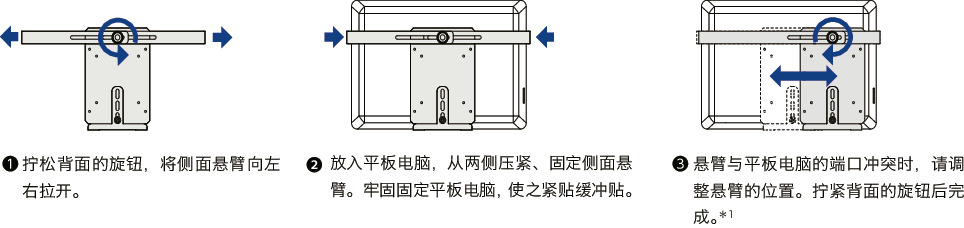

平板电脑的安装方法
＊1： 紧固不足时，平板电脑有掉落的危险。
可调式平板电脑支架的使用方法

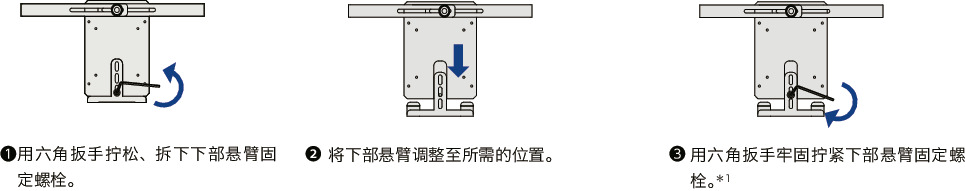

高度的调整方法
＊1： 紧固不足时，平板电脑有掉落的危险。
使用注意事项
- 请安装在垂直轴上。
- DTAC-AB-A的上下安装方向固定。如果上下颠倒安装，DTAC-AB-A将无法保持铝型材、方形轴。
- DTAC-AB-A为利用摩擦紧固的产品。铝型材、方形轴上粘附了油等导致摩擦系数下降时，以及发生了冲击负荷及振动时，最大装载质量可能会降低。
- 按下DTAC-AB-A的操作按钮移动工件时，请用双手固定DTAC-AB-A或工件进行操作。尤其在装载了重物时，在按下操作按钮时可能会突然掉落。
- 根据铝型材、方形轴的材质、表面处理，表面可能会受损。
- 承受了过大的负荷时，可能会导致铝型材、方形轴受损，或DTAC-AB-A出现损坏。
- 若佩戴手套按下操作按钮，手套可能夹在操作按钮与托架主体的缝隙间，导致操作按钮无法复原而无法保持。
- 止动螺丝如果过度拧紧，会发生变形。
