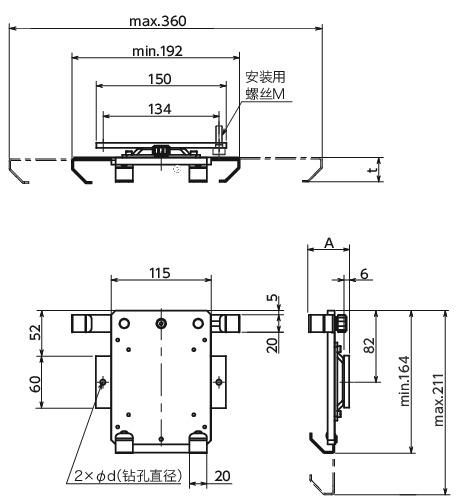

形状図
单位 : mm
| 型号 | 对应平板电脑＊1 | M＊2 | d | t | 最大装载质量 （kg） |
质量 （g） |
CAD下载 | 请求报价 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 厚度 min./max. |
宽度 min./max. |
高度 min. | ||||||||
| DTAR-20-330-AF-M6-BK | 13/20 | 190/330 | 155 | 6 | 7 | 35 | 5 | 1149 | CAD | 请求报价 |
＊1： 根据平板电脑的型号，可能会有无法固定的情况。本公司出借用于确认安装的样品。请垂询客户中心。
＊2： 不附带安装用螺丝。

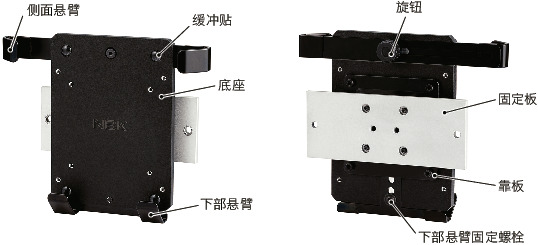

构造
材质、表面处理
| DTAR-AF | |
|---|---|
| 底座 | 铝合金 静电喷涂 |
| 侧面悬臂 下部悬臂 |
SPHC 静电喷涂 尼龙涂层（仅前端部） |
| 旋钮 | 尼龙6 |
| 旋钮螺纹部 | S45C 三价铬酸盐处理 |
| 下部悬臂固定螺栓 | SCM435 四氧化三铁保护膜 |
| 缓冲贴 | 聚氨酯 |
| 靠板 | SPHC 静电喷涂 |
| 固定板 | SS400 静电喷涂 |
特点

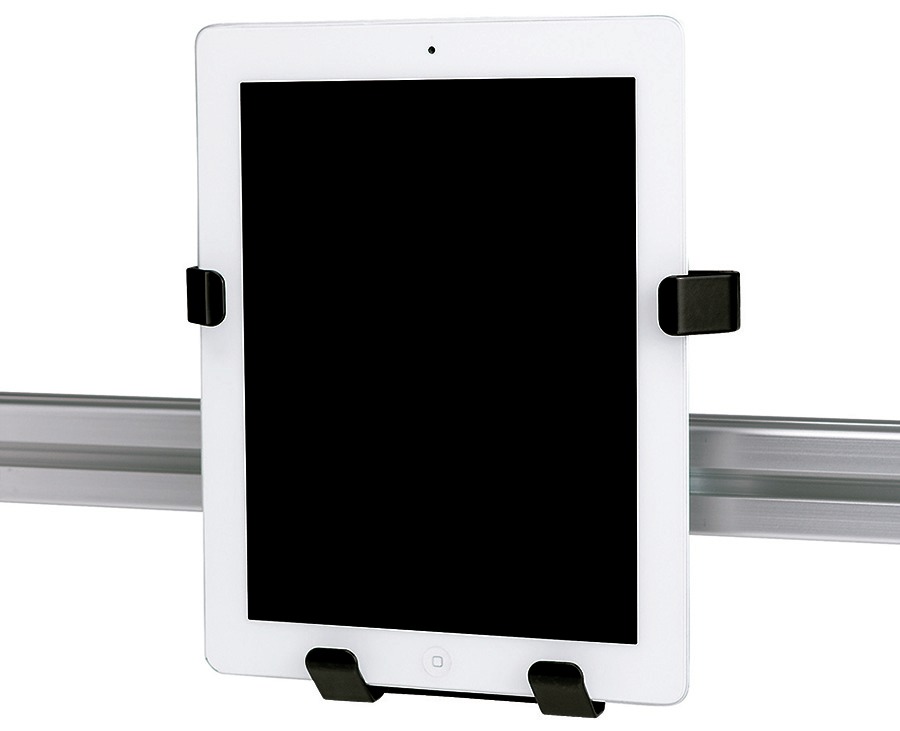

- 用于将平板电脑安装至设备、装置的支架。
- 可以安装至铝型材、墙面面板、钣金等。
- 坚固的设计。耐久性优良。
- 通过调整侧面悬臂及下部悬臂，可以安装9-12英寸＊1的平板电脑。
- 通过调整侧面悬臂、下部悬臂的位置，可以避免悬臂与平板电脑的各种端口发生冲突。
-
请根据要安装的平板电脑的厚度来选择型号。
平板电脑的厚度
6-13mm----DTAR-13-330-AF-＊＊-BK
13-20mm----DTAR-20-330-AF-＊＊-BK - 悬臂前端部的尼龙涂层及底座部的缓冲贴用于防止平板电脑受损。
＊1： 9英寸和10英寸的平板电脑仅支持横放。
用途

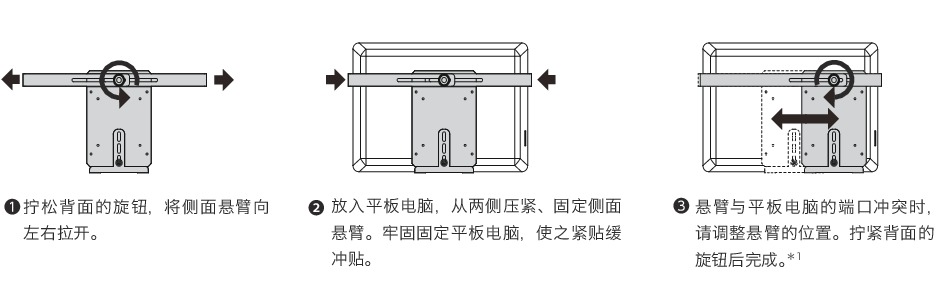

机床/医疗机械/FPD制造装置/半导体生产设备/包装机械/食品机械平板电脑的安装方法

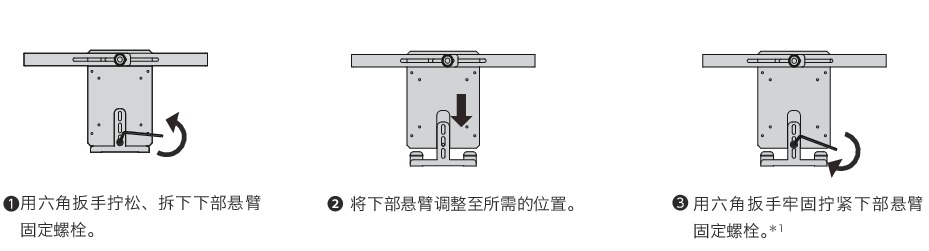

高度的调整方法
＊1： 紧固不足时，平板电脑有掉落的危险。
