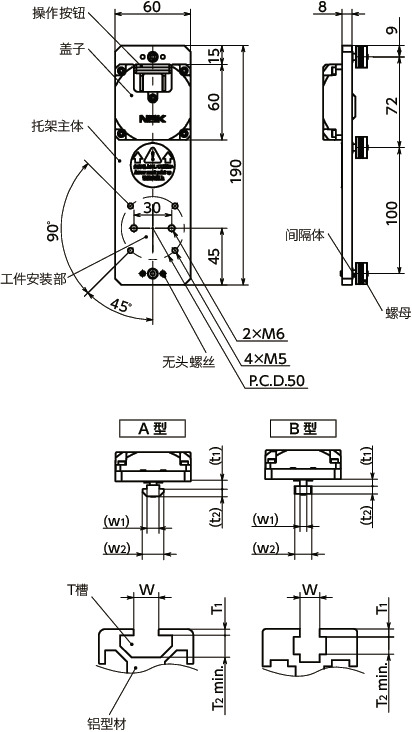

形状図
单位 : mm
| 型号 | 螺母、框架 类型 |
w1 | w2 | t1 | t2 | 铝型材 | 最大装载质量 （kg） |
质量 （g） |
CAD下载 | 请求报价 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T1 | T2 min. | W | ||||||||||
| CUTB-60-190-A3-L | A | 9.8 | 17 | 7 | 6 | 5.5 | 7 | 10 | 5 | 385 | CAD | 请求报价 |
材质、表面处理
| CUTB-L | ||
|---|---|---|
| 托架主体 | A6063 静电喷涂（金属银） |
|
| 盖子 | 铝压铸件 静电喷涂（金属银） |
|
| 操作按钮 | 聚缩醛（黑） | |
| 螺母 | 钢 | |
| 间隔体 | 钢 | |
| 无头螺丝 | 螺纹部 | 铬钼钢 四氧化三铁保护膜（黑） |
| 垫 | 聚缩醛（白） | |

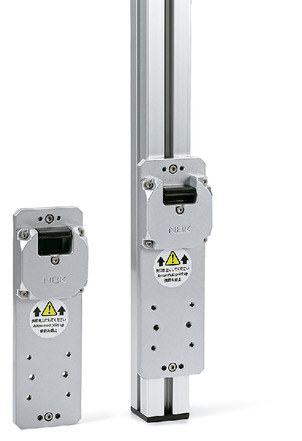

特点
- 可通过垂直轴的铝型材T槽轻松定位的托架。
- 可以安装在□20～□80的铝型材上。详情请参考选型方法。
- 按下操作按钮时，锁定被解除，可向托架的上下方向顺畅移动，并保持在松开操作按钮的位置。
- 向上方向的移动无需按下操作按钮，只需施力即可移动。
- 最大可装配5kg。
- 操作按钮耐用次数为20,000次（参考值）。
使用注意事项
- 请安装在垂直轴上。
- CUTB-L的上下安装方向固定。如果上下颠倒安装，CUTB-L将无法保持铝型材。
- 若在CUTB-L上安装了工件的状态下安装铝型材，可能无法保持铝型材。请按照安装顺序安装工件。
- CUTB-L为利用摩擦紧固的产品。铝型材上粘附了油等导致摩擦系数下降时，以及发生了冲击负荷及振动时，最大装载质量可能会降低。
- 按下CUTB-L的操作按钮移动工件时，请用双手固定CUTB-L或工件进行操作。尤其在装载了重物时，在按下操作按钮时可能会突然掉落。
- 根据铝型材的材质、表面处理，表面可能会受损。
- 承受了过大的负荷时，可能会导致铝型材受损，或CUTB-L出现损坏。
- 若佩戴手套按下操作按钮，手套可能夹在操作按钮与托架主体的缝隙间，导致操作按钮无法复原而无法保持。
- 在安装步骤❸❹调整的无头螺丝，是用于防止CUTB-L铝型材倾斜的零件。请务必按照安装顺序安装CUTB-L，以免发生因CUTB-L倾斜造成的保持不良。
- 若无头螺丝发生松动或磨损，CUTB-L可能无法保持铝型材。请视需要执行安装步骤❸❹。

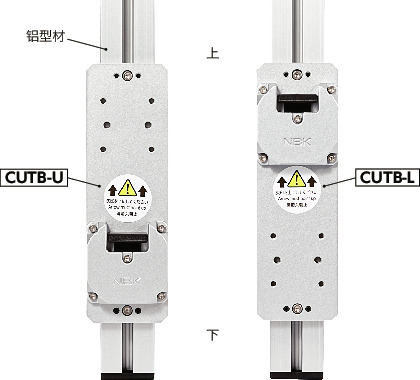

安装时，请注意上下方向。

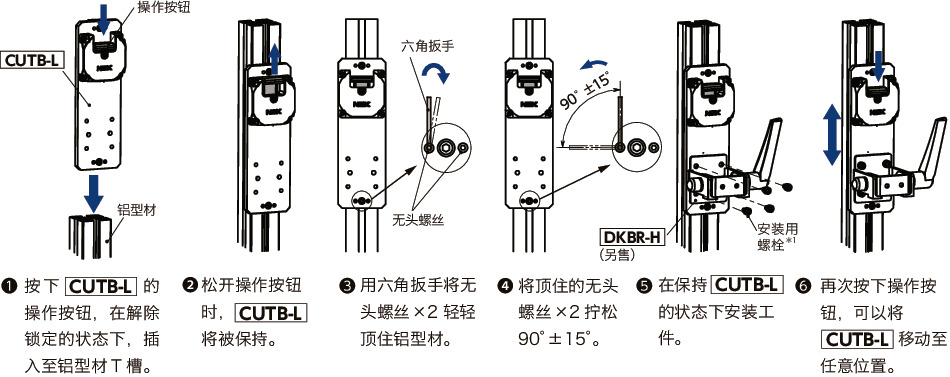

安装
＊1： 不附带安装用螺栓。
