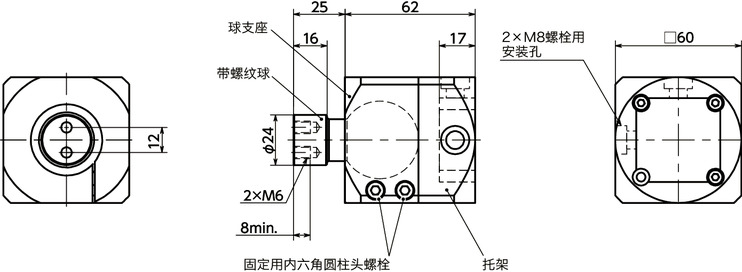

形状図
| 型号 | 紧固扭矩＊1 (N・m) |
固定用内六角螺栓的 参考用紧固扭矩 (N・m) |
带螺纹球的 保持扭矩＊2 (N・m) |
最大装载质量 （kg） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|
| DFKWF-60-M6-AA-40 | 5.2 | 3 | 10 | 10 | 730 | CAD | 请求报价 |
＊1： 带螺纹球的螺纹部的紧固扭矩。
＊2： 保持扭矩是按照所示的紧固扭矩拧紧固定用内六角螺栓后的值。
●附带2根内六角短头螺栓(M8×16mm)。
材质、表面处理
| DFKWF-AA | |
|---|---|
| 球支座 | A6063 阳极氧化处理 |
| 带螺纹球 | S45C 三价铬酸盐处理 |
| 固定用内六角圆柱头螺栓 （M5×16mm） |
SCM435 四氧化三铁保护膜 |
| 托架 | A6063 阳极氧化处理 |

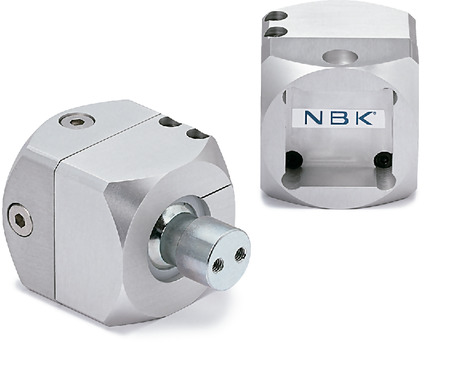

特点
- 使用球的定位零件。请用球前端的螺纹安装到工件上使用。
- 可将带螺纹球朝360°任意方向最大倾斜±15°。
- 通过紧固固定用内六角圆柱头螺栓，切实保持调整后的角度。
- 可以安装在□40的铝型材端面上。
