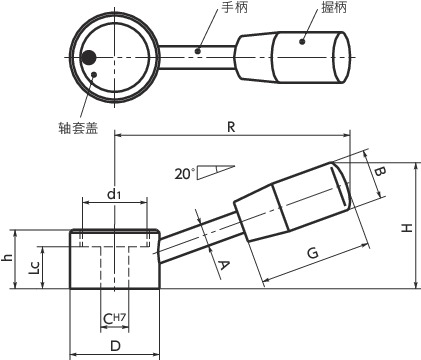

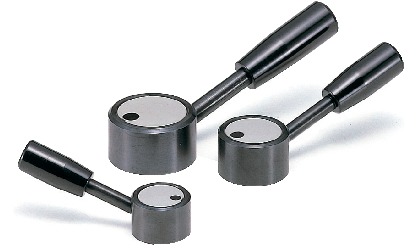

形状図
单位 : mm
| 型号 | Lc | R | H | h | A | B | D | d1 | C | G | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LCC-84-C10 | 15 | 84 | 45 | 21 | 8 | 18 | 32 | 23 | 10 | 40 | 124 | CAD | 请求报价 |
材质、表面处理
| LCC | |
|---|---|
| 手柄 | SUM22L 四氧化三铁保护膜（黑） |
| 握柄 | 酚醛树脂（黑） |
| 轴套盖 | 尼龙6（浅灰） |
特点
- 与柱塞组合成分度、定位手柄。
- 已加工轴孔（公差：H7）。
- 带符号标记的轴套盖。轴套盖拆装方便。
使用例

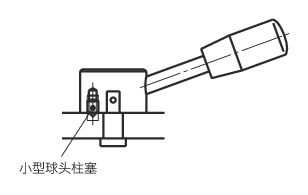

与小型球头柱塞组合。
单位 : mm
| 型号 | Lc | R | H | h | A | B | D | d1 | C | G | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LCC-84-C10 | 15 | 84 | 45 | 21 | 8 | 18 | 32 | 23 | 10 | 40 | 124 | CAD | 请求报价 |
| LCC | |
|---|---|
| 手柄 | SUM22L 四氧化三铁保护膜（黑） |
| 握柄 | 酚醛树脂（黑） |
| 轴套盖 | 尼龙6（浅灰） |
