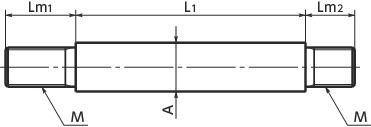

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | A | L1 | Lm1 | Lm2 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| LGS-M10-90 | M10 | 1.5 | 12 | 90 | 25 | 14 | 103 | CAD | 请求报价 |
材质、表面处理
| LGS | |
|---|---|
| 主体 | 钢 亚光镀铬 |
特点
- 请与握柄组合使用。
-
材质分为2种。
LGS----钢制
LGSS----不锈钢制

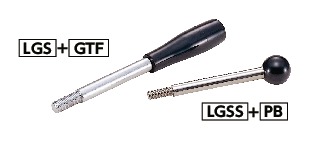

使用例
与握柄组合。
推荐的适用旋钮、握柄
| 型号 钢制 |
型号 不锈钢制 |
推荐的适用旋钮、握柄 | |||||
|---|---|---|---|---|---|---|---|
| PB PB PC | PC PB PC | KDC KDC | KEC KEC | GTF GTM GTMS GTF GTFS | GTFS GTM GTMS GTF GTFS | ||
| LGS-M6 | LGSS-M6 | PB-20×M6 | PC-20×M6 | KDC-6 | KEC-6 | GTF-19×M6 | GTFS-19×M6 |
| LGS-M8 | LGSS-M8 | PB-25×M8 | PC-25×M8 | KDC-8 | KEC-8 | GTF-24×M8 | GTFS-24×M8 |
| LGS-M10 | LGSS-M10 | PB-30×M10 | PC-30×M10 | KDC-10 | GTF-24×M10 | GTFS-24×M10 | |
| LGS-M12 | LGSS-M12 | PB-40×M12 | PC-40×M12 | GTF-28×M12 | |||
