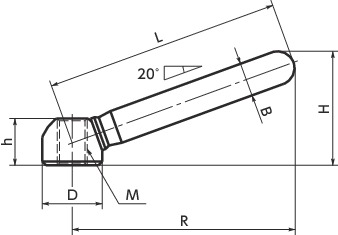

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | H | h | B | D | R | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LNN-160-M20 | M20 | 2.5 | 160 | 73 | 31 | 20 | 40 | 152 | 522 | CAD | 请求报价 |
材质、表面处理
| LNN | |
|---|---|
| 主体 | S15C 三价铬酸盐处理 |
特点

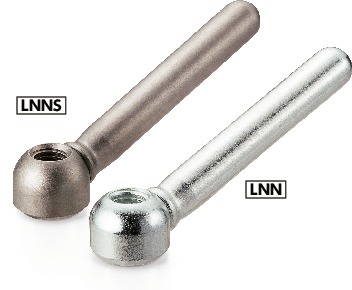

- 材质分为2种。
LNN----钢制
LNNS----不锈钢制
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | H | h | B | D | R | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LNN-160-M20 | M20 | 2.5 | 160 | 73 | 31 | 20 | 40 | 152 | 522 | CAD | 请求报价 |
| LNN | |
|---|---|
| 主体 | S15C 三价铬酸盐处理 |
