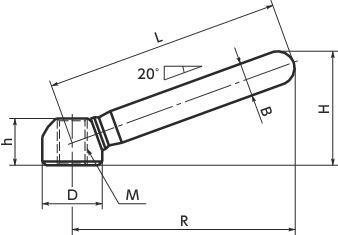

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | H | h | B | D | R | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LNNS-63-M8 | M8 | 1.25 | 63 | 30.5 | 12.5 | 10 | 16 | 60 | 39 | CAD | 请求报价 |
| LNNS-80-M10 | M10 | 1.5 | 80 | 37 | 15 | 12 | 20 | 76 | 74 | CAD | 请求报价 |
| LNNS-100-M12 | M12 | 1.75 | 100 | 46 | 19 | 14 | 25 | 95 | 146 | CAD | 请求报价 |
| LNNS-125-M16 | M16 | 2 | 125 | 58.5 | 25 | 18 | 32 | 119 | 309 | CAD | 请求报价 |
| LNNS-160-M20 | M20 | 2.5 | 160 | 73 | 31 | 20 | 40 | 152 | 522 | CAD | 请求报价 |
材质、表面处理
| LNNS | |
|---|---|
| 主体 | SUS304 喷丸 |
特点

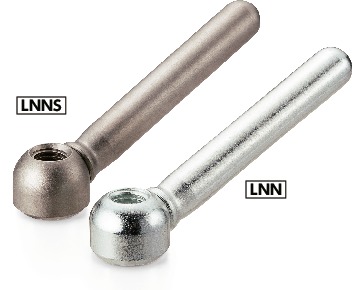

- 材质分为2种。
LNN----钢制
LNNS----不锈钢制
