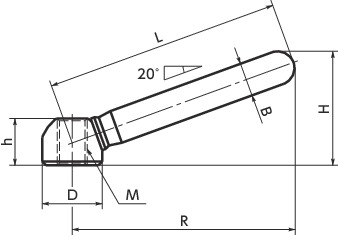

形状図
为了区分LNNS-A4与LNNS，LNNS的座面角部采用C倒角，LNNS-A4则为R倒角。
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | H | h | B | D | R | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LNNS-63-M8-A4 | M8 | 1.25 | 63 | 30.5 | 12.5 | 10 | 16 | 60 | 39 | CAD | 请求报价 |
材质、表面处理
| LNNS-A4 | |
|---|---|
| 主体 | SUS316L 喷丸 |
特点
- SUS316L制。对于化学药品和海洋性环境，具有比SUS304更优越的耐腐蚀性。基本成分中含有钼，在高温条件下也具有很高的强度。
