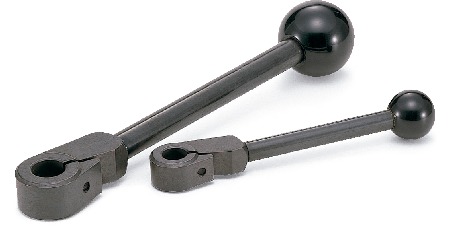

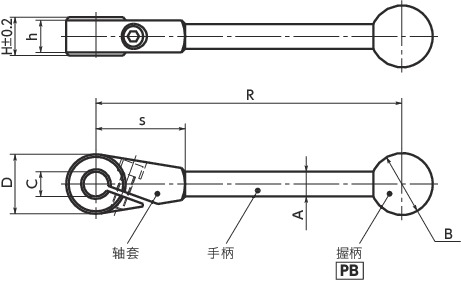

形状図
尺寸・CAD
单位 : mm
| 型号 | C | R | h | A | B | D | H | s | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LSH-24-C10 | 10 | 123.5 | 13 | 10 | 25 | 24 | 15.5 | 36 | 145 | CAD | 请求报价 |
| LSH-24-C12 | 12 | 123.5 | 13 | 10 | 25 | 24 | 15.5 | 36 | 145 | CAD | 请求报价 |
| LSH-28-C14 | 14 | 151 | 15 | 12 | 30 | 28 | 17.5 | 41 | 250 | CAD | 请求报价 |
| LSH-32-C16 | 16 | 187.5 | 17 | 14 | 35 | 32 | 19.5 | 45 | 370 | CAD | 请求报价 |
特点
- 只需紧固螺丝即可轻松固定到轴上。
- 可自由变更手柄相对于轴的位置。
- 推荐轴公差为h11。
- 使用键连接可获得更大的扭矩。
