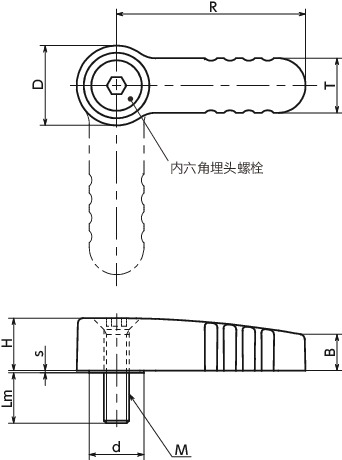

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | s | B | T | D | d | 容许载荷（N） | 质量 （g） |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LSLT-45-M6-A-BK | M6 | 1 | 12 | 45 | 13 | 0.5 | 8.5 | 13 | 19 | 9 | 500 | 52 | BK | CAD | 请求报价 |
| LSLT-45-M6-A-SG | M6 | 1 | 12 | 45 | 13 | 0.5 | 8.5 | 13 | 19 | 9 | 500 | 52 | SG | CAD | 请求报价 |
| LSLT-65-M8-A-BK | M8 | 1.25 | 14 | 65 | 16 | 0.6 | 10.5 | 18 | 25 | 14 | 1000 | 124 | BK | CAD | 请求报价 |
| LSLT-65-M8-A-SG | M8 | 1.25 | 14 | 65 | 16 | 0.6 | 10.5 | 18 | 25 | 14 | 1000 | 124 | SG | CAD | 请求报价 |
材质、表面处理
| LSLT | |
|---|---|
| 手柄部 | 锌压铸件 静电喷涂（各种颜色） |
| 衬套 | SUS303 |
| 分度结构部 | SUS301 |
| 内六角埋头小螺丝 | SUS304 |
特点
- 用于固定工件及防止滑落。
- 带分度结构。每90°有咔哒感，准确定位手柄位置。
- 所有产品均附带安装用的内六角埋头小螺丝。

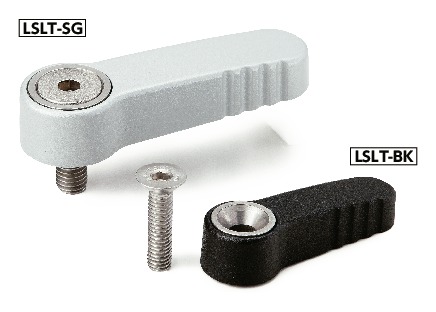

- 手柄部的颜色分为2种。可根据型号的末尾符号进行选择。
| 末尾符号 | 颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
使用例
