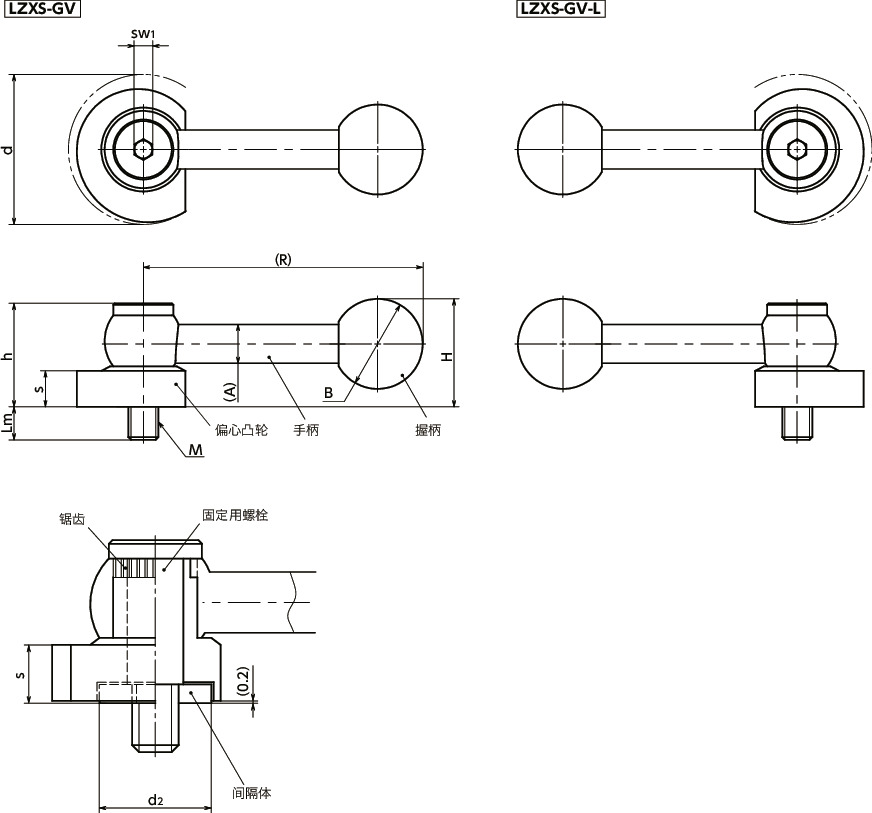

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | h | s | A | B | d | sw1 | d2 | 齿数 | 旋转方向 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LZXS-40-GV | M8 | 1.25 | 8 | 100 | 31 | 31 | 10 | 10 | 25 | 40 | 5 | 20 | 26 | 右转 | 177 | CAD | 请求报价 |
| LZXS-50-GV | M10 | 1.5 | 11 | 116 | 36 | 35 | 12 | 13 | 30 | 50 | 6 | 24 | 28 | 右转 | 313 | CAD | 请求报价 |
| LZXS-40-GV-L | M8 | 1.25 | 8 | 100 | 31 | 31 | 10 | 10 | 25 | 40 | 5 | 20 | 26 | 左转 | 177 | CAD | 请求报价 |
| LZXS-50-GV-L | M10 | 1.5 | 11 | 116 | 36 | 35 | 12 | 13 | 30 | 50 | 6 | 24 | 28 | 左转 | 313 | CAD | 请求报价 |
材质、表面处理
| LZXS-GV | |
|---|---|
| 偏心凸轮 | 相当于SUS303 无电解镀镍 |
| 间隔体 | 相当于SUS630 |
| 固定用螺栓 | 相当于SUS630 |
| 手柄 | 相当于SUS303 |
| 握柄 | 酚醛树脂（黑） |

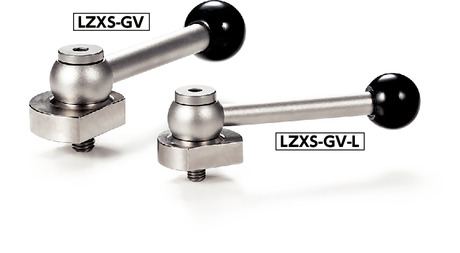

特点
- 使用偏心凸轮的连接用手柄。横向紧固状态可无级调整。
- 可在任何位置强有力地夹紧工件。可实现快速、可靠的操作。
- 横向手柄型。适用于上部空间受限的情形。
-
可根据产品符号选择旋转方向。
LZXS-GV----右转
LZXS-GV-L----左转
1分钟即可掌握！闩锁手柄和凸轮手柄的使用方法
构造
- 凸轮手柄由偏心凸轮、间隔体、固定用螺栓、手柄构成。
- 用六角扳手拧紧固定用螺栓进行安装。
- 紧固固定用螺栓后，间隔体仍可确保偏心凸轮和安装面之间留有间隙，使偏心凸轮顺畅旋转。
- 偏心凸轮和手柄通过锯齿啮合，相对于偏心凸轮的手柄位置可在组装时进行设定。

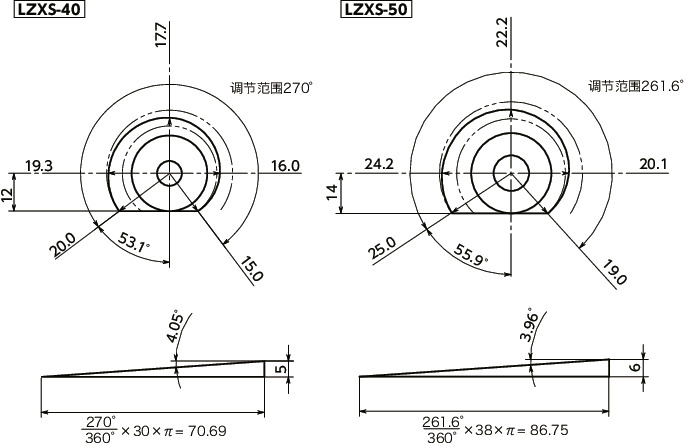

- 调节范围
单位 : mm
| 型号 | 角度 | 周长 | 紧固方向 |
|---|---|---|---|
| LZXS-40 | 270° | 70.69 | 5 |
| LZXS-50 | 261.6° | 86.75 | 6 |
上图为右转LZXS-GV的图解。左转LZXS-GV-L的形状左右对称。
