凸轮手柄 - 带角度手柄型 - 背面安装 - 不锈钢制

Cam Lever

LZXS-KVB

安全注意事项

符号RoHS指令

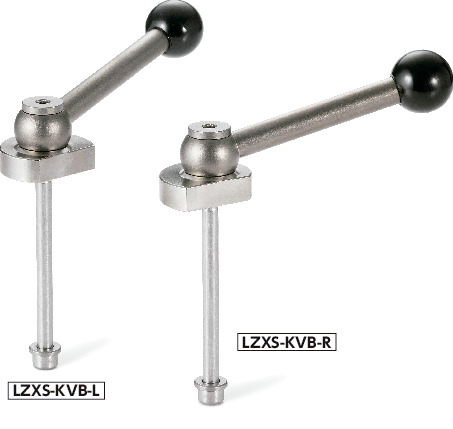

LZXS-KVB凸轮手柄 - 带角度手柄型 - 背面安装 - 不锈钢制

形状図

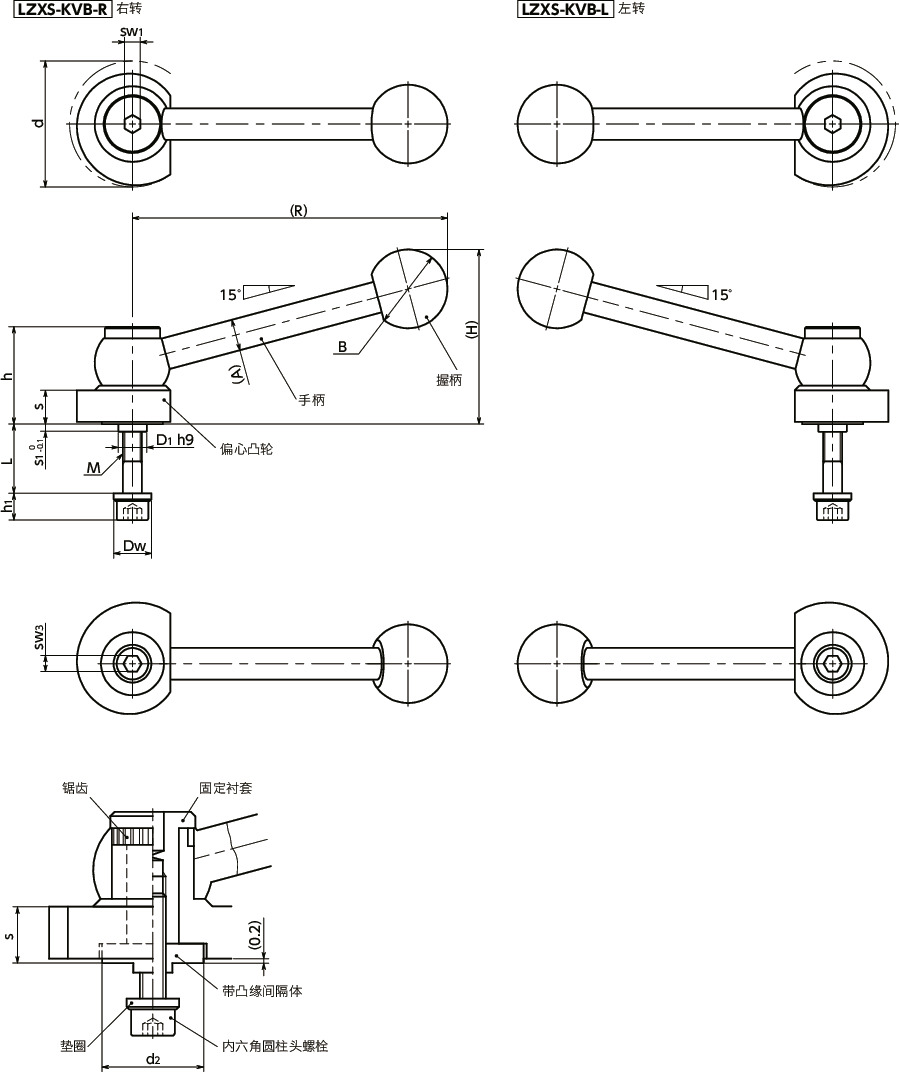

LZXS-KVB凸轮手柄 - 带角度手柄型 - 背面安装 - 不锈钢制寸法図

尺寸・CAD

选择

d
所有
40
50
M（粗牙）
螺纹公称直径
所有
M6
M8
L＊1
所有
12
22
27
32
37
42
47
57
62
67
77
82
10
20
30
40
50
60
70
80
90
100
旋转方向
所有
右转
左转

单位 : mm

型号 d M（粗牙）
螺纹公称直径		 螺距 L＊1 R H h h1 s s1 A B Dw D1 sw1 sw3 d2 齿数 旋转方向 质量
(g)		 CAD下载 请求报价
LZXS-40-KVB-R-12 40 M6 1 12 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 右转 152 CAD 请求报价
LZXS-40-KVB-R-22 40 M6 1 22 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 右转 155 CAD 请求报价
LZXS-40-KVB-R-27 40 M6 1 27 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 右转 156 CAD 请求报价
LZXS-40-KVB-R-32 40 M6 1 32 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 右转 157 CAD 请求报价
LZXS-40-KVB-R-37 40 M6 1 37 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 右转 158 CAD 请求报价
LZXS-40-KVB-R-42 40 M6 1 42 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 右转 159 CAD 请求报价
LZXS-40-KVB-R-47 40 M6 1 47 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 右转 160 CAD 请求报价
LZXS-40-KVB-R-57 40 M6 1 57 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 右转 161 CAD 请求报价
LZXS-40-KVB-R-62 40 M6 1 62 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 右转 162 CAD 请求报价
LZXS-40-KVB-R-67 40 M6 1 67 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 右转 163 CAD 请求报价
LZXS-40-KVB-R-77 40 M6 1 77 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 右转 164 CAD 请求报价
LZXS-40-KVB-R-82 40 M6 1 82 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 右转 166 CAD 请求报价
LZXS-40-KVB-L-12 40 M6 1 12 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 左转 152 CAD 请求报价
LZXS-40-KVB-L-22 40 M6 1 22 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 左转 155 CAD 请求报价
LZXS-40-KVB-L-27 40 M6 1 27 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 左转 156 CAD 请求报价
LZXS-40-KVB-L-32 40 M6 1 32 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 左转 157 CAD 请求报价
LZXS-40-KVB-L-37 40 M6 1 37 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 左转 158 CAD 请求报价
LZXS-40-KVB-L-42 40 M6 1 42 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 左转 159 CAD 请求报价
LZXS-40-KVB-L-47 40 M6 1 47 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 左转 160 CAD 请求报价
LZXS-40-KVB-L-57 40 M6 1 57 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 左转 161 CAD 请求报价
LZXS-40-KVB-L-62 40 M6 1 62 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 左转 162 CAD 请求报价
LZXS-40-KVB-L-67 40 M6 1 67 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 左转 163 CAD 请求报价
LZXS-40-KVB-L-77 40 M6 1 77 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 左转 164 CAD 请求报价
LZXS-40-KVB-L-82 40 M6 1 82 100 55 30.5 8.5 10 2.5 10 25 12 9 5 5 20 26 左转 166 CAD 请求报价
LZXS-50-KVB-R-10 50 M8 1.25 10 116 62 34.5 10.5 12 2.5 13 30 16 11 6 6 24 28 右转 259 CAD 请求报价
LZXS-50-KVB-R-20 50 M8 1.25 20 116 62 34.5 10.5 12 2.5 13 30 16 11 6 6 24 28 右转 261 CAD 请求报价
LZXS-50-KVB-R-30 50 M8 1.25 30 116 62 34.5 10.5 12 2.5 13 30 16 11 6 6 24 28 右转 265 CAD 请求报价
LZXS-50-KVB-R-40 50 M8 1.25 40 116 62 34.5 10.5 12 2.5 13 30 16 11 6 6 24 28 右转 269 CAD 请求报价
LZXS-50-KVB-R-50 50 M8 1.25 50 116 62 34.5 10.5 12 2.5 13 30 16 11 6 6 24 28 右转 273 CAD 请求报价
LZXS-50-KVB-R-60 50 M8 1.25 60 116 62 34.5 10.5 12 2.5 13 30 16 11 6 6 24 28 右转 276 CAD 请求报价
LZXS-50-KVB-R-70 50 M8 1.25 70 116 62 34.5 10.5 12 2.5 13 30 16 11 6 6 24 28 右转 281 CAD 请求报价
LZXS-50-KVB-R-80 50 M8 1.25 80 116 62 34.5 10.5 12 2.5 13 30 16 11 6 6 24 28 右转 284 CAD 请求报价
LZXS-50-KVB-R-90 50 M8 1.25 90 116 62 34.5 10.5 12 2.5 13 30 16 11 6 6 24 28 右转 288 CAD 请求报价
LZXS-50-KVB-R-100 50 M8 1.25 100 116 62 34.5 10.5 12 2.5 13 30 16 11 6 6 24 28 右转 292 CAD 请求报价
LZXS-50-KVB-L-10 50 M8 1.25 10 116 62 34.5 10.5 12 2.5 13 30 16 11 6 6 24 28 左转 259 CAD 请求报价
LZXS-50-KVB-L-20 50 M8 1.25 20 116 62 34.5 10.5 12 2.5 13 30 16 11 6 6 24 28 左转 261 CAD 请求报价
LZXS-50-KVB-L-30 50 M8 1.25 30 116 62 34.5 10.5 12 2.5 13 30 16 11 6 6 24 28 左转 265 CAD 请求报价
LZXS-50-KVB-L-40 50 M8 1.25 40 116 62 34.5 10.5 12 2.5 13 30 16 11 6 6 24 28 左转 269 CAD 请求报价
LZXS-50-KVB-L-50 50 M8 1.25 50 116 62 34.5 10.5 12 2.5 13 30 16 11 6 6 24 28 左转 273 CAD 请求报价
LZXS-50-KVB-L-60 50 M8 1.25 60 116 62 34.5 10.5 12 2.5 13 30 16 11 6 6 24 28 左转 276 CAD 请求报价
LZXS-50-KVB-L-70 50 M8 1.25 70 116 62 34.5 10.5 12 2.5 13 30 16 11 6 6 24 28 左转 281 CAD 请求报价
LZXS-50-KVB-L-80 50 M8 1.25 80 116 62 34.5 10.5 12 2.5 13 30 16 11 6 6 24 28 左转 284 CAD 请求报价
LZXS-50-KVB-L-90 50 M8 1.25 90 116 62 34.5 10.5 12 2.5 13 30 16 11 6 6 24 28 左转 288 CAD 请求报价
LZXS-50-KVB-L-100 50 M8 1.25 100 116 62 34.5 10.5 12 2.5 13 30 16 11 6 6 24 28 左转 292 CAD 请求报价

＊1：　可用内六角圆柱头螺栓紧固的最大板厚。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LZXS-KVB
偏心凸轮 相当于SUS303
无电解镀镍
带凸缘间隔体 相当于SUS630
固定衬套 相当于SUS630
内六角圆柱头螺栓
（DIN 912）		 不锈钢
内六角圆柱头螺栓强度等级 A2-70
垫圈 相当于SUS630
手柄 相当于SUS303
喷丸
握柄 酚醛树脂（黑）

特点

  • 使用偏心凸轮的连接用手柄。横向紧固状态可无级调整。
  • 可在任何位置强有力地夹紧工件。可实现快速、可靠的操作。
  • 带角度手柄型。便于手的伸入，并确保有足够的握持手柄的空间。
  • 夹住配合构件，从背面用内六角圆柱头螺栓安装。已在固定用衬套的内部加工了螺纹孔。即使在配合构件上没有安装用螺丝孔的情况下也可以使用。
  • 带凸缘间隔体承受横向载荷，防止内六角螺栓损坏。
  • 柄以外为不锈钢制。
  • 可根据产品符号选择旋转方向。
    LZXS-KVB-R----右转
    LZXS-KVB-L----左转

1分钟即可掌握！闩锁手柄和凸轮手柄的使用方法


使用注意事项

  • 拧入固定衬套的螺纹深度最大为5mm。可以使用的配合构件厚度为L尺寸-5～0。如果配合构件超过L尺寸，则无法固定凸轮手柄。
  • 请设计锪孔，使带凸缘间隔体的座面与配合构件的安装面接触。

LZXS-KVB凸轮手柄 - 带角度手柄型 - 背面安装 - 不锈钢制


构造

  • 凸轮手柄由偏心凸轮、带凸缘间隔体、固定衬套、内六角螺栓、垫圈、手柄构成。
  • 用内六角圆柱头螺栓从背面夹紧配合构件进行安装。
  • 紧固内六角螺栓后，带凸缘间隔体仍可确保偏心凸轮和安装面之间留有间隙，使偏心凸轮顺畅旋转。
  • 偏心凸轮和手柄通过锯齿啮合，相对于偏心凸轮的手柄位置可在组装时进行设定。

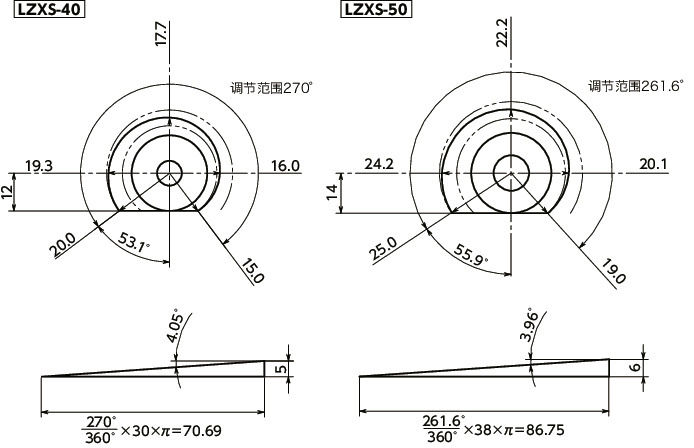

  • 调节范围

单位 : mm

型号 角度 周长 紧固方向
LZXS-40 270° 70.69 5
LZXS-50 261.6° 86.75 6

LZXS-KVB凸轮手柄 - 带角度手柄型 - 背面安装 - 不锈钢制

上图为右转LZXS-KVB-R的图解。左转LZXS-KVB-L的形状左右对称。
