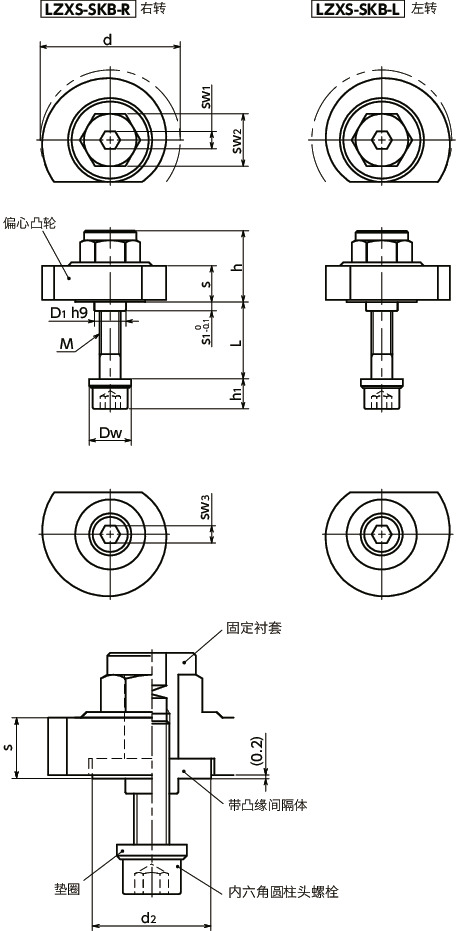

形状図
尺寸・CAD
单位 : mm
| 型号 | d | M（粗牙） 螺纹公称直径 |
螺距 | L＊1 | h | h1 | s | s1 | Dw | D1 | sw1 | sw2 | sw3 | d2 | 旋转方向 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LZXS-40-SKB-R-12 | 40 | M6 | 1 | 12 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 右转 | 69 | CAD | 请求报价 |
| LZXS-40-SKB-R-22 | 40 | M6 | 1 | 22 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 右转 | 71 | CAD | 请求报价 |
| LZXS-40-SKB-R-27 | 40 | M6 | 1 | 27 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 右转 | 72 | CAD | 请求报价 |
| LZXS-40-SKB-R-32 | 40 | M6 | 1 | 32 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 右转 | 73 | CAD | 请求报价 |
| LZXS-40-SKB-R-37 | 40 | M6 | 1 | 37 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 右转 | 74 | CAD | 请求报价 |
| LZXS-40-SKB-R-42 | 40 | M6 | 1 | 42 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 右转 | 75 | CAD | 请求报价 |
| LZXS-40-SKB-R-47 | 40 | M6 | 1 | 47 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 右转 | 76 | CAD | 请求报价 |
| LZXS-40-SKB-R-57 | 40 | M6 | 1 | 57 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 右转 | 77 | CAD | 请求报价 |
| LZXS-40-SKB-R-62 | 40 | M6 | 1 | 62 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 右转 | 78 | CAD | 请求报价 |
| LZXS-40-SKB-R-67 | 40 | M6 | 1 | 67 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 右转 | 79 | CAD | 请求报价 |
| LZXS-40-SKB-R-77 | 40 | M6 | 1 | 77 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 右转 | 81 | CAD | 请求报价 |
| LZXS-40-SKB-R-82 | 40 | M6 | 1 | 82 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 右转 | 83 | CAD | 请求报价 |
| LZXS-40-SKB-L-12 | 40 | M6 | 1 | 12 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 左转 | 69 | CAD | 请求报价 |
| LZXS-40-SKB-L-22 | 40 | M6 | 1 | 22 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 左转 | 71 | CAD | 请求报价 |
| LZXS-40-SKB-L-27 | 40 | M6 | 1 | 27 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 左转 | 72 | CAD | 请求报价 |
| LZXS-40-SKB-L-32 | 40 | M6 | 1 | 32 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 左转 | 73 | CAD | 请求报价 |
| LZXS-40-SKB-L-37 | 40 | M6 | 1 | 37 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 左转 | 74 | CAD | 请求报价 |
| LZXS-40-SKB-L-42 | 40 | M6 | 1 | 42 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 左转 | 75 | CAD | 请求报价 |
| LZXS-40-SKB-L-47 | 40 | M6 | 1 | 47 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 左转 | 76 | CAD | 请求报价 |
| LZXS-40-SKB-L-57 | 40 | M6 | 1 | 57 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 左转 | 77 | CAD | 请求报价 |
| LZXS-40-SKB-L-62 | 40 | M6 | 1 | 62 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 左转 | 78 | CAD | 请求报价 |
| LZXS-40-SKB-L-67 | 40 | M6 | 1 | 67 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 左转 | 79 | CAD | 请求报价 |
| LZXS-40-SKB-L-77 | 40 | M6 | 1 | 77 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 左转 | 81 | CAD | 请求报价 |
| LZXS-40-SKB-L-82 | 40 | M6 | 1 | 82 | 21 | 8.5 | 10 | 2.5 | 12 | 9 | 5 | 15 | 5 | 20 | 左转 | 83 | CAD | 请求报价 |
＊1： 可用内六角圆柱头螺栓紧固的最大板厚。
材质、表面处理
| LZXS-SKB | |
|---|---|
| 偏心凸轮 | 相当于SUS303 无电解镀镍 |
| 带凸缘间隔体 | 相当于SUS630 |
| 固定衬套 | 相当于SUS630 |
| 内六角圆柱头螺栓 （DIN 912） |
不锈钢 |
| 内六角圆柱头螺栓强度等级 | A2-70 |
| 垫圈 | 相当于SUS630 |
特点
- 使用偏心凸轮的连接用手柄。横向紧固状态可无级调整。
- 可在任何位置强有力地夹紧工件。可实现快速、可靠的操作。
- 通过扳钳操作的类型。
- 夹住配合构件，从背面用内六角圆柱头螺栓安装。已在固定用衬套的内部加工了螺纹孔。即使在配合构件上没有安装用螺丝孔的情况下也可以使用。
- 带凸缘间隔体承受横向载荷，防止内六角螺栓损坏。
- 全不锈钢制。
-

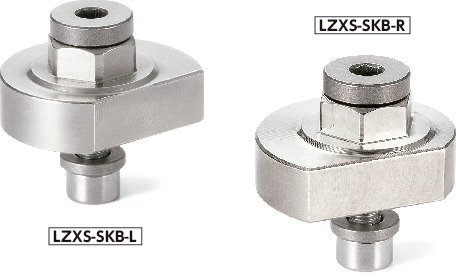

可根据产品符号选择旋转方向。
LZXS-SKB-R----右转
LZXS-SKB-L----左转
1分钟即可掌握！闩锁手柄和凸轮手柄的使用方法
使用注意事项

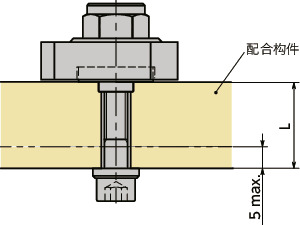

- 拧入固定衬套的螺纹深度最大为5mm。可以使用的配合构件厚度为L尺寸-5～0。如果配合构件超过L尺寸，则无法固定凸轮手柄。
- 请设计锪孔，使带凸缘间隔体的座面与配合构件的安装面接触。
构造
- 凸轮手柄由偏心凸轮、带凸缘间隔体、固定衬套、内六角螺栓、垫圈构成。
- 用内六角圆柱头螺栓从背面夹紧配合构件进行安装。
- 紧固内六角螺栓后，带凸缘间隔体仍可确保偏心凸轮和安装面之间留有间隙，使偏心凸轮顺畅旋转。
- 偏心凸轮的上部设有六角部分。可使用扳钳等旋转偏心凸轮。

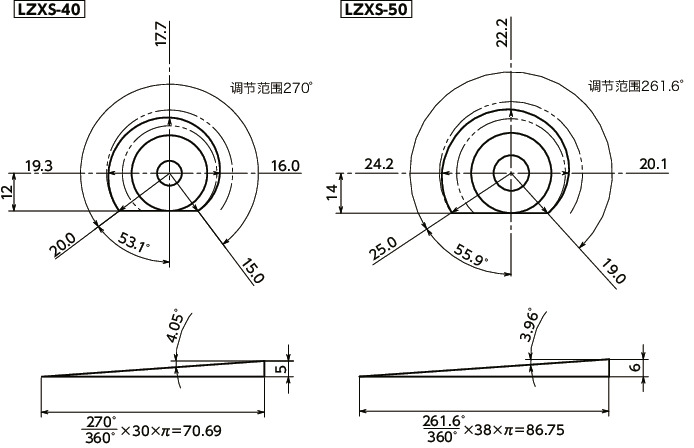

- 调节范围
单位 : mm
| 型号 | 角度 | 周长 | 紧固方向 |
|---|---|---|---|
| LZXS-40 | 270° | 70.69 | 5 |
| LZXS-50 | 261.6° | 86.75 | 6 |
上图为右转LZXS-SKB-R的图解。左转LZXS-SKB-L的形状左右对称。
