凸轮手柄 - 扳钳操作型 - 正面安装 - 不锈钢制

Cam Lever

LZXS-SKS

安全注意事项

符号RoHS指令

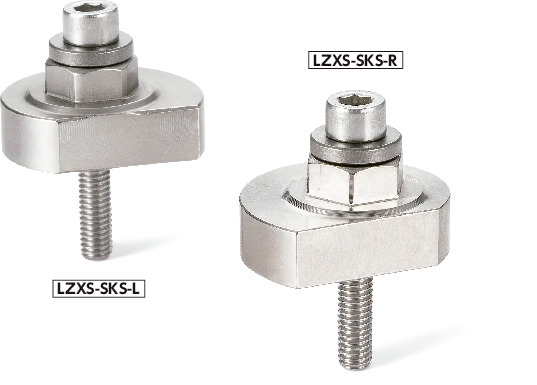

LZXS-SKS凸轮手柄 - 扳钳操作型 - 正面安装 - 不锈钢制

形状図

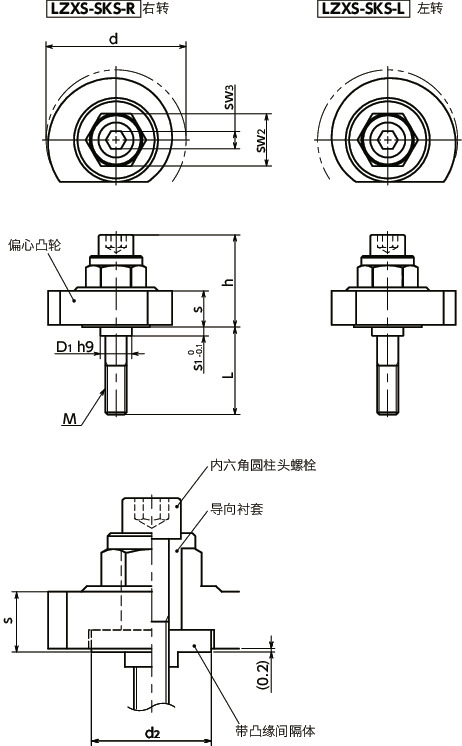

LZXS-SKS凸轮手柄 - 扳钳操作型 - 正面安装 - 不锈钢制寸法図

尺寸・CAD

选择

d
所有
40
50
M（粗牙）
螺纹公称直径
所有
M6
M8
L
所有
15
20
25
30
35
40
50
55
60
70
75
80
90
12
22
32
42
52
62
72
82
92
102
112
旋转方向
所有
右转
左转

单位 : mm

型号 d M（粗牙）
螺纹公称直径		 螺距 L h s s1 D1 sw2 sw3 d2 旋转方向 质量
(g)		 CAD下载 请求报价
LZXS-40-SKS-R-15 40 M6 1 15 26 10 2.5 9 15 5 20 右转 72 CAD 请求报价
LZXS-40-SKS-R-20 40 M6 1 20 26 10 2.5 9 15 5 20 右转 73 CAD 请求报价
LZXS-40-SKS-R-25 40 M6 1 25 26 10 2.5 9 15 5 20 右转 74 CAD 请求报价
LZXS-40-SKS-R-30 40 M6 1 30 26 10 2.5 9 15 5 20 右转 75 CAD 请求报价
LZXS-40-SKS-R-35 40 M6 1 35 26 10 2.5 9 15 5 20 右转 76 CAD 请求报价
LZXS-40-SKS-R-40 40 M6 1 40 26 10 2.5 9 15 5 20 右转 77 CAD 请求报价
LZXS-40-SKS-R-50 40 M6 1 50 26 10 2.5 9 15 5 20 右转 78 CAD 请求报价
LZXS-40-SKS-R-55 40 M6 1 55 26 10 2.5 9 15 5 20 右转 79 CAD 请求报价
LZXS-40-SKS-R-60 40 M6 1 60 26 10 2.5 9 15 5 20 右转 81 CAD 请求报价
LZXS-40-SKS-R-70 40 M6 1 70 26 10 2.5 9 15 5 20 右转 83 CAD 请求报价
LZXS-40-SKS-R-75 40 M6 1 75 26 10 2.5 9 15 5 20 右转 85 CAD 请求报价
LZXS-40-SKS-R-80 40 M6 1 80 26 10 2.5 9 15 5 20 右转 87 CAD 请求报价
LZXS-40-SKS-R-90 40 M6 1 90 26 10 2.5 9 15 5 20 右转 89 CAD 请求报价
LZXS-40-SKS-L-15 40 M6 1 15 26 10 2.5 9 15 5 20 左转 72 CAD 请求报价
LZXS-40-SKS-L-20 40 M6 1 20 26 10 2.5 9 15 5 20 左转 73 CAD 请求报价
LZXS-40-SKS-L-25 40 M6 1 25 26 10 2.5 9 15 5 20 左转 74 CAD 请求报价
LZXS-40-SKS-L-30 40 M6 1 30 26 10 2.5 9 15 5 20 左转 75 CAD 请求报价
LZXS-40-SKS-L-35 40 M6 1 35 26 10 2.5 9 15 5 20 左转 76 CAD 请求报价
LZXS-40-SKS-L-40 40 M6 1 40 26 10 2.5 9 15 5 20 左转 77 CAD 请求报价
LZXS-40-SKS-L-50 40 M6 1 50 26 10 2.5 9 15 5 20 左转 78 CAD 请求报价
LZXS-40-SKS-L-55 40 M6 1 55 26 10 2.5 9 15 5 20 左转 79 CAD 请求报价
LZXS-40-SKS-L-60 40 M6 1 60 26 10 2.5 9 15 5 20 左转 81 CAD 请求报价
LZXS-40-SKS-L-70 40 M6 1 70 26 10 2.5 9 15 5 20 左转 83 CAD 请求报价
LZXS-40-SKS-L-75 40 M6 1 75 26 10 2.5 9 15 5 20 左转 85 CAD 请求报价
LZXS-40-SKS-L-80 40 M6 1 80 26 10 2.5 9 15 5 20 左转 87 CAD 请求报价
LZXS-40-SKS-L-90 40 M6 1 90 26 10 2.5 9 15 5 20 左转 89 CAD 请求报价
LZXS-50-SKS-R-12 50 M8 1.25 12 31 12 2.5 11 19 6 24 右转 140 CAD 请求报价
LZXS-50-SKS-R-22 50 M8 1.25 22 31 12 2.5 11 19 6 24 右转 144 CAD 请求报价
LZXS-50-SKS-R-32 50 M8 1.25 32 31 12 2.5 11 19 6 24 右转 148 CAD 请求报价
LZXS-50-SKS-R-42 50 M8 1.25 42 31 12 2.5 11 19 6 24 右转 151 CAD 请求报价
LZXS-50-SKS-R-52 50 M8 1.25 52 31 12 2.5 11 19 6 24 右转 156 CAD 请求报价
LZXS-50-SKS-R-62 50 M8 1.25 62 31 12 2.5 11 19 6 24 右转 159 CAD 请求报价
LZXS-50-SKS-R-72 50 M8 1.25 72 31 12 2.5 11 19 6 24 右转 163 CAD 请求报价
LZXS-50-SKS-R-82 50 M8 1.25 82 31 12 2.5 11 19 6 24 右转 167 CAD 请求报价
LZXS-50-SKS-R-92 50 M8 1.25 92 31 12 2.5 11 19 6 24 右转 169 CAD 请求报价
LZXS-50-SKS-R-102 50 M8 1.25 102 31 12 2.5 11 19 6 24 右转 172 CAD 请求报价
LZXS-50-SKS-R-112 50 M8 1.25 112 31 12 2.5 11 19 6 24 右转 176 CAD 请求报价
LZXS-50-SKS-L-12 50 M8 1.25 12 31 12 2.5 11 19 6 24 左转 140 CAD 请求报价
LZXS-50-SKS-L-22 50 M8 1.25 22 31 12 2.5 11 19 6 24 左转 144 CAD 请求报价
LZXS-50-SKS-L-32 50 M8 1.25 32 31 12 2.5 11 19 6 24 左转 148 CAD 请求报价
LZXS-50-SKS-L-42 50 M8 1.25 42 31 12 2.5 11 19 6 24 左转 151 CAD 请求报价
LZXS-50-SKS-L-52 50 M8 1.25 52 31 12 2.5 11 19 6 24 左转 156 CAD 请求报价
LZXS-50-SKS-L-62 50 M8 1.25 62 31 12 2.5 11 19 6 24 左转 159 CAD 请求报价
LZXS-50-SKS-L-72 50 M8 1.25 72 31 12 2.5 11 19 6 24 左转 163 CAD 请求报价
LZXS-50-SKS-L-82 50 M8 1.25 82 31 12 2.5 11 19 6 24 左转 167 CAD 请求报价
LZXS-50-SKS-L-92 50 M8 1.25 92 31 12 2.5 11 19 6 24 左转 169 CAD 请求报价
LZXS-50-SKS-L-102 50 M8 1.25 102 31 12 2.5 11 19 6 24 左转 172 CAD 请求报价
LZXS-50-SKS-L-112 50 M8 1.25 112 31 12 2.5 11 19 6 24 左转 176 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LZXS-SKS
偏心凸轮 相当于SUS303
无电解镀镍
带凸缘间隔体 相当于SUS630
导向衬套 相当于SUS630
内六角圆柱头螺栓
（DIN 912）		 不锈钢
内六角圆柱头螺栓强度等级 A2-70

特点

  • 使用偏心凸轮的连接用手柄。横向紧固状态可无级调整。
  • 可在任何位置强有力地夹紧工件。可实现快速、可靠的操作。
  • 通过扳钳操作的类型。
  • 从正面用内六角圆柱头螺栓安装到配合构件上。内六角圆柱头螺栓有丰富的螺纹长度。可以选择适合要安装的配合构件的长度。
  • 带凸缘间隔体承受横向载荷，防止内六角螺栓损坏。
  • 全不锈钢制。
  • 可根据产品符号选择旋转方向。
    LZXS-SKS-R----右转
    LZXS-SKS-L----左转

1分钟即可掌握！闩锁手柄和凸轮手柄的使用方法


使用注意事项

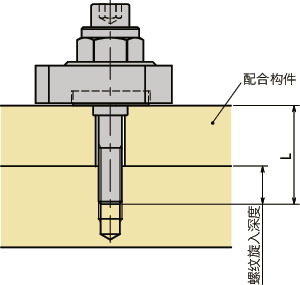

  • 安装时，请根据配合构件的材质和所需的强度，确保足够的螺纹旋入深度。
  • 请设计锪孔，使带凸缘间隔体的座面与配合构件的安装面接触。

LZXS-SKS凸轮手柄 - 扳钳操作型 - 正面安装 - 不锈钢制


构造

  • 凸轮手柄由偏心凸轮、带凸缘间隔体、导向衬套、内六角螺栓构成。
  • 用内六角圆柱头螺栓从正面进行安装。
  • 紧固内六角螺栓后，带凸缘间隔体仍可确保偏心凸轮和安装面之间留有间隙，使偏心凸轮顺畅旋转。
  • 偏心凸轮的上部设有六角部分。可使用扳钳等旋转偏心凸轮。

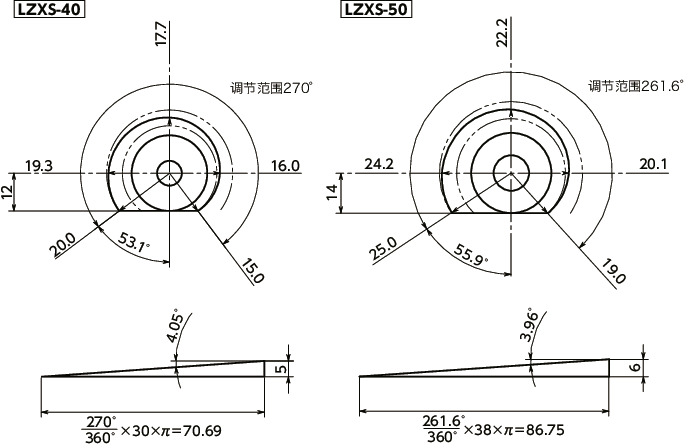

  • 调节范围

单位 : mm

型号 角度 周长 紧固方向
LZXS-40 270° 70.69 5
LZXS-50 261.6° 86.75 6

LZXS-SKS凸轮手柄 - 扳钳操作型 - 正面安装 - 不锈钢制

上图为右转LZXS-SKS-R的图解。左转LZXS-SKS-L的形状左右对称。
