闩锁手柄 - 横向手柄型 - 下方紧固 - 背面安装

Latch Lever

LZY-GVB-B

安全注意事项

符号RoHS指令

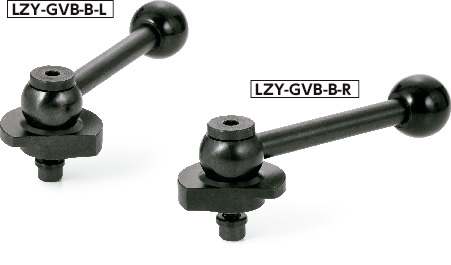

LZY-GVB-B闩锁手柄 - 横向手柄型 - 下方紧固 - 背面安装

形状図

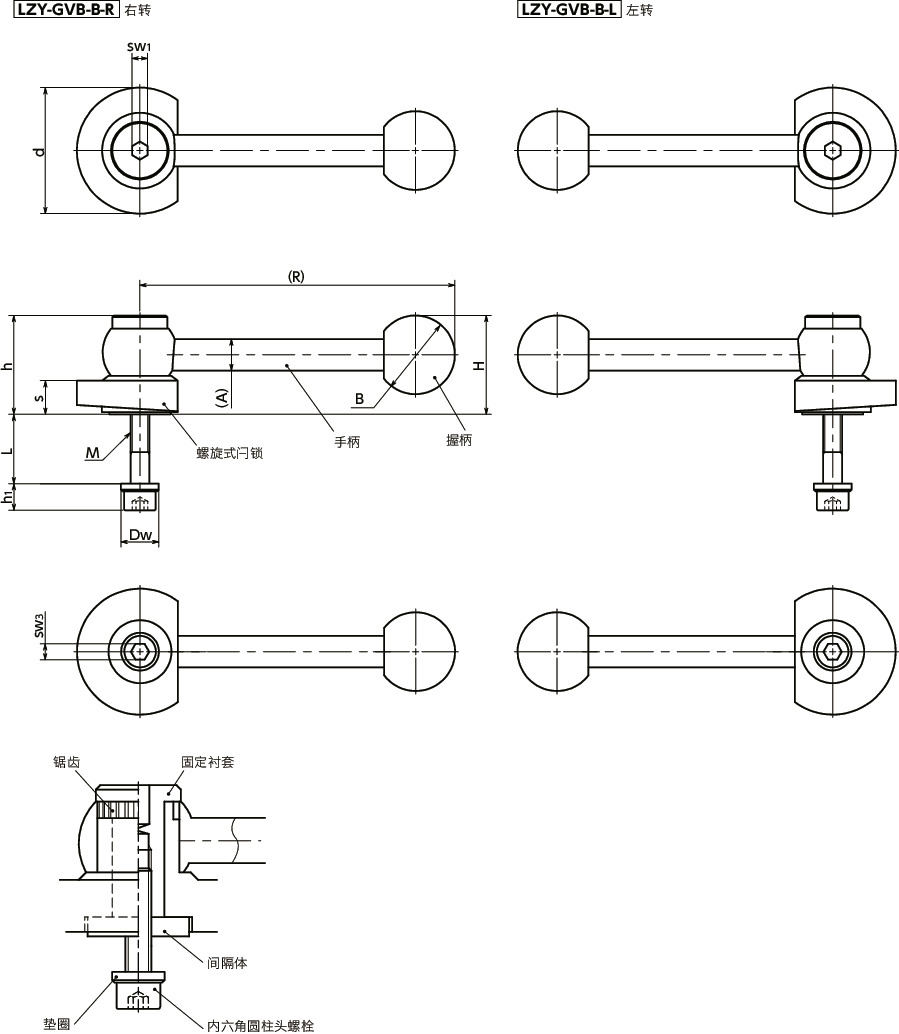

LZY-GVB-B闩锁手柄 - 横向手柄型 - 下方紧固 - 背面安装寸法図

尺寸・CAD

选择

d
所有
40
50
M（粗牙）
螺纹公称直径
所有
M6
M8
L＊1
所有
12
22
27
32
37
42
47
57
62
67
77
82
10
20
30
40
50
60
70
80
90
100
旋转方向
所有
右转
左转

单位 : mm

型号 d M（粗牙）
螺纹公称直径		 螺距 L＊1 R H h h1 s A B Dw sw1 sw3 d1 d2 齿数 旋转方向 质量
(g)		 CAD下载 请求报价
LZY-40-GVB-B-R-12 40 M6 1 12 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 右转 151 CAD 请求报价
LZY-40-GVB-B-R-22 40 M6 1 22 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 右转 153 CAD 请求报价
LZY-40-GVB-B-R-27 40 M6 1 27 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 右转 155 CAD 请求报价
LZY-40-GVB-B-R-32 40 M6 1 32 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 右转 156 CAD 请求报价
LZY-40-GVB-B-R-37 40 M6 1 37 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 右转 157 CAD 请求报价
LZY-40-GVB-B-R-42 40 M6 1 42 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 右转 158 CAD 请求报价
LZY-40-GVB-B-R-47 40 M6 1 47 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 右转 159 CAD 请求报价
LZY-40-GVB-B-R-57 40 M6 1 57 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 右转 160 CAD 请求报价
LZY-40-GVB-B-R-62 40 M6 1 62 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 右转 161 CAD 请求报价
LZY-40-GVB-B-R-67 40 M6 1 67 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 右转 162 CAD 请求报价
LZY-40-GVB-B-R-77 40 M6 1 77 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 右转 163 CAD 请求报价
LZY-40-GVB-B-R-82 40 M6 1 82 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 右转 165 CAD 请求报价
LZY-40-GVB-B-L-12 40 M6 1 12 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 左转 151 CAD 请求报价
LZY-40-GVB-B-L-22 40 M6 1 22 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 左转 153 CAD 请求报价
LZY-40-GVB-B-L-27 40 M6 1 27 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 左转 155 CAD 请求报价
LZY-40-GVB-B-L-32 40 M6 1 32 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 左转 156 CAD 请求报价
LZY-40-GVB-B-L-37 40 M6 1 37 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 左转 157 CAD 请求报价
LZY-40-GVB-B-L-42 40 M6 1 42 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 左转 158 CAD 请求报价
LZY-40-GVB-B-L-47 40 M6 1 47 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 左转 159 CAD 请求报价
LZY-40-GVB-B-L-57 40 M6 1 57 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 左转 160 CAD 请求报价
LZY-40-GVB-B-L-62 40 M6 1 62 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 左转 161 CAD 请求报价
LZY-40-GVB-B-L-67 40 M6 1 67 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 左转 162 CAD 请求报价
LZY-40-GVB-B-L-77 40 M6 1 77 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 左转 163 CAD 请求报价
LZY-40-GVB-B-L-82 40 M6 1 82 100 31 30.5 8.5 10 10 25 12 5 5 24 20 26 左转 165 CAD 请求报价
LZY-50-GVB-B-R-10 50 M8 1.25 10 116 36 34.5 10.5 12 13 30 16 6 6 28 24 28 右转 269 CAD 请求报价
LZY-50-GVB-B-R-20 50 M8 1.25 20 116 36 34.5 10.5 12 13 30 16 6 6 28 24 28 右转 272 CAD 请求报价
LZY-50-GVB-B-R-30 50 M8 1.25 30 116 36 34.5 10.5 12 13 30 16 6 6 28 24 28 右转 275 CAD 请求报价
LZY-50-GVB-B-R-40 50 M8 1.25 40 116 36 34.5 10.5 12 13 30 16 6 6 28 24 28 右转 279 CAD 请求报价
LZY-50-GVB-B-R-50 50 M8 1.25 50 116 36 34.5 10.5 12 13 30 16 6 6 28 24 28 右转 283 CAD 请求报价
LZY-50-GVB-B-R-60 50 M8 1.25 60 116 36 34.5 10.5 12 13 30 16 6 6 28 24 28 右转 286 CAD 请求报价
LZY-50-GVB-B-R-70 50 M8 1.25 70 116 36 34.5 10.5 12 13 30 16 6 6 28 24 28 右转 291 CAD 请求报价
LZY-50-GVB-B-R-80 50 M8 1.25 80 116 36 34.5 10.5 12 13 30 16 6 6 28 24 28 右转 294 CAD 请求报价
LZY-50-GVB-B-R-90 50 M8 1.25 90 116 36 34.5 10.5 12 13 30 16 6 6 28 24 28 右转 298 CAD 请求报价
LZY-50-GVB-B-R-100 50 M8 1.25 100 116 36 34.5 10.5 12 13 30 16 6 6 28 24 28 右转 302 CAD 请求报价
LZY-50-GVB-B-L-10 50 M8 1.25 10 116 36 34.5 10.5 12 13 30 16 6 6 28 24 28 左转 269 CAD 请求报价
LZY-50-GVB-B-L-20 50 M8 1.25 20 116 36 34.5 10.5 12 13 30 16 6 6 28 24 28 左转 272 CAD 请求报价
LZY-50-GVB-B-L-30 50 M8 1.25 30 116 36 34.5 10.5 12 13 30 16 6 6 28 24 28 左转 275 CAD 请求报价
LZY-50-GVB-B-L-40 50 M8 1.25 40 116 36 34.5 10.5 12 13 30 16 6 6 28 24 28 左转 279 CAD 请求报价
LZY-50-GVB-B-L-50 50 M8 1.25 50 116 36 34.5 10.5 12 13 30 16 6 6 28 24 28 左转 283 CAD 请求报价
LZY-50-GVB-B-L-60 50 M8 1.25 60 116 36 34.5 10.5 12 13 30 16 6 6 28 24 28 左转 286 CAD 请求报价
LZY-50-GVB-B-L-70 50 M8 1.25 70 116 36 34.5 10.5 12 13 30 16 6 6 28 24 28 左转 291 CAD 请求报价
LZY-50-GVB-B-L-80 50 M8 1.25 80 116 36 34.5 10.5 12 13 30 16 6 6 28 24 28 左转 294 CAD 请求报价
LZY-50-GVB-B-L-90 50 M8 1.25 90 116 36 34.5 10.5 12 13 30 16 6 6 28 24 28 左转 298 CAD 请求报价
LZY-50-GVB-B-L-100 50 M8 1.25 100 116 36 34.5 10.5 12 13 30 16 6 6 28 24 28 左转 302 CAD 请求报价

＊1：　可用内六角圆柱头螺栓紧固的最大板厚。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LZY-GVB-B
螺旋式闩锁 钢
渗碳氮化
间隔体 钢
渗碳氮化
固定衬套 钢
渗碳氮化
内六角圆柱头螺栓
（DIN 912）		 钢
内六角圆柱头螺栓强度等级 12.9
垫圈 钢
手柄 钢
四氧化三铁保护膜（黑）
握柄 酚醛树脂（黑）

特点

  • 利用螺旋式闩锁的连接用手柄。下方紧固状态可无级调整。
  • 可在任何位置强有力地夹紧工件。可实现快速、可靠的操作。
  • 横向手柄型。适用于上部空间受限的情形。
  • 夹住配合构件，从背面用内六角圆柱头螺栓安装。已在固定用衬套的内部加工了螺纹孔。即使在配合构件上没有安装用螺丝孔的情况下也可以使用。
  • 内六角圆柱头螺栓有丰富的螺纹长度。可以选择适合要安装的配合构件的长度。
  • 螺旋式闩锁已经过淬火处理。耐磨损性优良。
  • 可根据产品符号选择旋转方向。
    LZY-GVB-B-R----右转
    LZY-GVB-B-L----左转

1分钟即可掌握！闩锁手柄和凸轮手柄的使用方法


使用注意事项

拧入固定衬套的螺纹深度最大为5mm。可以使用的配合构件厚度为L尺寸-5～0。如果配合构件超过L尺寸，则无法固定闩锁手柄。

LZY-GVB-B闩锁手柄 - 横向手柄型 - 下方紧固 - 背面安装

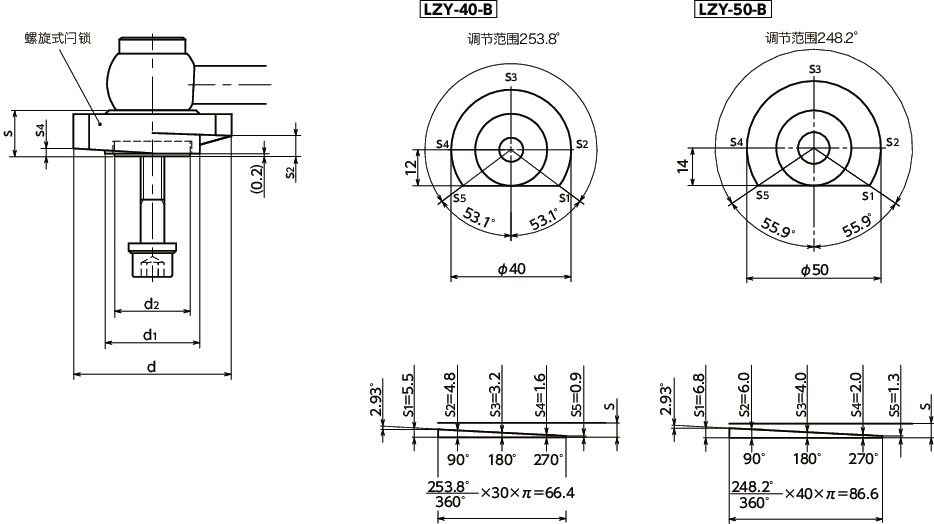

构造

  • 闩锁手柄由螺旋式闩锁、间隔体、固定衬套、内六角圆柱头螺栓、垫圈、手柄构成。
  • 用内六角圆柱头螺栓从背面夹紧配合构件进行安装。
  • 螺旋式闩锁的坡度较小（2.93°），因此紧固后可抑制松动。
  • 紧固内六角圆柱头螺栓后，间隔体仍可确保螺旋式闩锁和安装面之间留有间隙，使螺旋式闩锁顺畅旋转。
  • 螺旋式闩锁和手柄通过锯齿啮合，相对于偏心凸轮的手柄位置可在组装时进行设定。

  • 调节范围

单位 : mm

型号 角度 紧固方向 闩锁坡度
LZY-40 253.8° 4.6 2.93°
LZY-50 248.2° 5.5 2.93°

LZY-GVB-B闩锁手柄 - 横向手柄型 - 下方紧固 - 背面安装

上图为右转LZY-GVB-B-R的图解。左转LZY-GVB-B-L的形状左右对称。
