Nabeya Bi-tech

  • 功能手柄

LZY-50-KVB-A

闩锁手柄 - 带角度手柄型 - 上方紧固 - 背面安装

Latch Lever

安全注意事项

符号RoHS指令

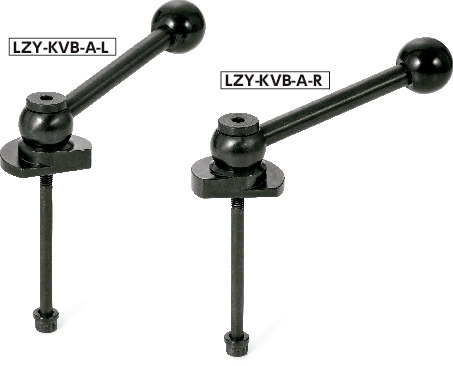

LZY-KVB-A闩锁手柄 - 带角度手柄型 - 上方紧固 - 背面安装

形状図

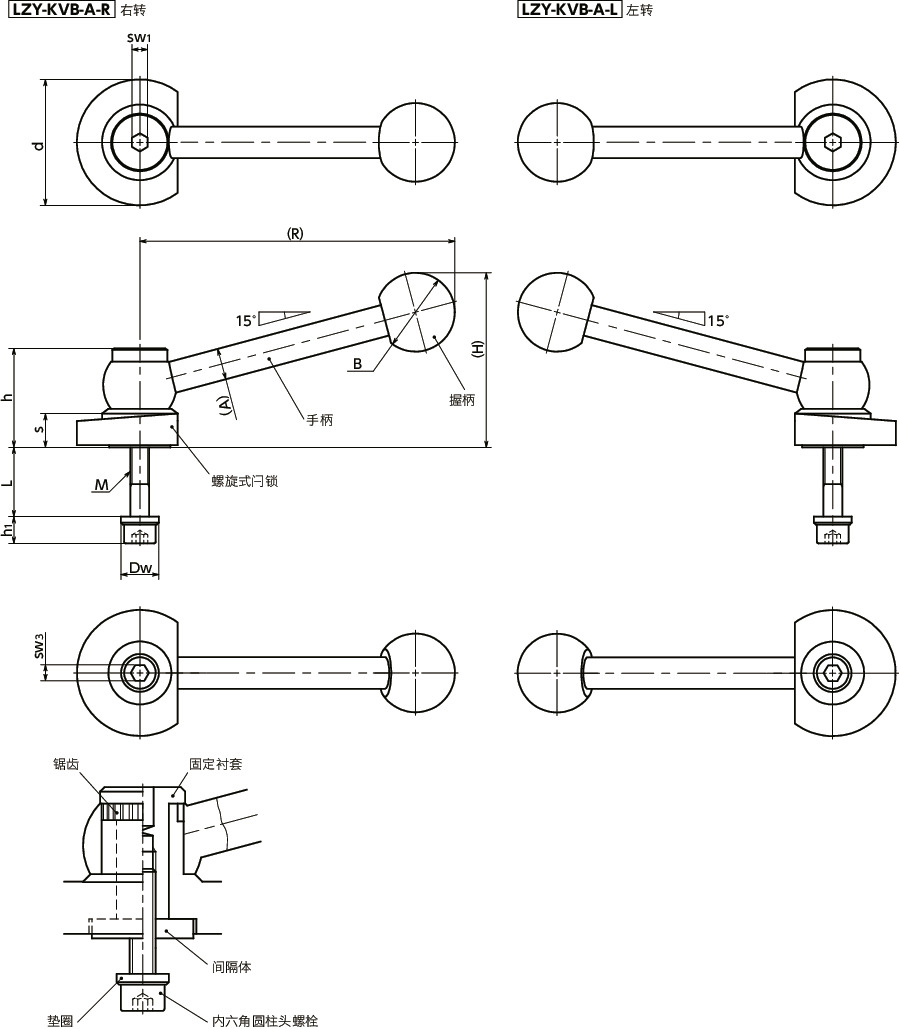

LZY-KVB-A闩锁手柄 - 带角度手柄型 - 上方紧固 - 背面安装寸法図

尺寸・CAD

选择

d
所有
50
M（粗牙）
螺纹公称直径
所有
M8
L＊1
所有
10
20
30
40
50
60
70
80
90
100
旋转方向
所有
右转
左转

单位 : mm

型号 d M（粗牙）
螺纹公称直径		 螺距 L＊1 R H h h1 s A B Dw sw1 sw3 d1 d2 齿数 旋转方向 质量
(g)		 CAD下载 请求报价
LZY-50-KVB-A-R-10 50 M8 1.25 10 116 62 34.5 10.5 12 13 30 16 6 6 28 24 28 右转 253 CAD 请求报价
LZY-50-KVB-A-R-20 50 M8 1.25 20 116 62 34.5 10.5 12 13 30 16 6 6 28 24 28 右转 256 CAD 请求报价
LZY-50-KVB-A-R-30 50 M8 1.25 30 116 62 34.5 10.5 12 13 30 16 6 6 28 24 28 右转 259 CAD 请求报价
LZY-50-KVB-A-R-40 50 M8 1.25 40 116 62 34.5 10.5 12 13 30 16 6 6 28 24 28 右转 263 CAD 请求报价
LZY-50-KVB-A-R-50 50 M8 1.25 50 116 62 34.5 10.5 12 13 30 16 6 6 28 24 28 右转 267 CAD 请求报价
LZY-50-KVB-A-R-60 50 M8 1.25 60 116 62 34.5 10.5 12 13 30 16 6 6 28 24 28 右转 270 CAD 请求报价
LZY-50-KVB-A-R-70 50 M8 1.25 70 116 62 34.5 10.5 12 13 30 16 6 6 28 24 28 右转 275 CAD 请求报价
LZY-50-KVB-A-R-80 50 M8 1.25 80 116 62 34.5 10.5 12 13 30 16 6 6 28 24 28 右转 278 CAD 请求报价
LZY-50-KVB-A-R-90 50 M8 1.25 90 116 62 34.5 10.5 12 13 30 16 6 6 28 24 28 右转 282 CAD 请求报价
LZY-50-KVB-A-R-100 50 M8 1.25 100 116 62 34.5 10.5 12 13 30 16 6 6 28 24 28 右转 286 CAD 请求报价
LZY-50-KVB-A-L-10 50 M8 1.25 10 116 62 34.5 10.5 12 13 30 16 6 6 28 24 28 左转 253 CAD 请求报价
LZY-50-KVB-A-L-20 50 M8 1.25 20 116 62 34.5 10.5 12 13 30 16 6 6 28 24 28 左转 256 CAD 请求报价
LZY-50-KVB-A-L-30 50 M8 1.25 30 116 62 34.5 10.5 12 13 30 16 6 6 28 24 28 左转 259 CAD 请求报价
LZY-50-KVB-A-L-40 50 M8 1.25 40 116 62 34.5 10.5 12 13 30 16 6 6 28 24 28 左转 263 CAD 请求报价
LZY-50-KVB-A-L-50 50 M8 1.25 50 116 62 34.5 10.5 12 13 30 16 6 6 28 24 28 左转 267 CAD 请求报价
LZY-50-KVB-A-L-60 50 M8 1.25 60 116 62 34.5 10.5 12 13 30 16 6 6 28 24 28 左转 270 CAD 请求报价
LZY-50-KVB-A-L-70 50 M8 1.25 70 116 62 34.5 10.5 12 13 30 16 6 6 28 24 28 左转 275 CAD 请求报价
LZY-50-KVB-A-L-80 50 M8 1.25 80 116 62 34.5 10.5 12 13 30 16 6 6 28 24 28 左转 278 CAD 请求报价
LZY-50-KVB-A-L-90 50 M8 1.25 90 116 62 34.5 10.5 12 13 30 16 6 6 28 24 28 左转 282 CAD 请求报价
LZY-50-KVB-A-L-100 50 M8 1.25 100 116 62 34.5 10.5 12 13 30 16 6 6 28 24 28 左转 286 CAD 请求报价

＊1：　可用内六角圆柱头螺栓紧固的最大板厚。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LZY-KVB-A
螺旋式闩锁 钢
渗碳氮化
间隔体 钢
渗碳氮化
固定衬套 钢
渗碳氮化
内六角圆柱头螺栓
（DIN 912）		 钢
内六角圆柱头螺栓强度等级 12.9
垫圈 钢
手柄 钢
四氧化三铁保护膜（黑）
握柄 酚醛树脂（黑）

特点

  • 利用螺旋式闩锁的连接用手柄。上方紧固状态可无级调整。
  • 可在任何位置强有力地夹紧工件。可实现快速、可靠的操作。
  • 带角度手柄型。便于手的伸入，并确保有足够的握持手柄的空间。
  • 夹住配合构件，从背面用内六角圆柱头螺栓安装。已在固定用衬套的内部加工了螺纹孔。即使在配合构件上没有安装用螺丝孔的情况下也可以使用。
  • 内六角圆柱头螺栓有丰富的螺纹长度。可以选择适合要安装的配合构件的长度。
  • 螺旋式闩锁已经过淬火处理。耐磨损性优良。
  • 可根据产品符号选择旋转方向。
    LZY-KVB-A-R----右转
    LZY-KVB-A-L----左转

1分钟即可掌握！闩锁手柄和凸轮手柄的使用方法


使用注意事项

拧入固定衬套的螺纹深度最大为5mm。可以使用的配合构件厚度为L尺寸-5～0。如果配合构件超过L尺寸，则无法固定闩锁手柄。

LZY-KVB-A闩锁手柄 - 带角度手柄型 - 上方紧固 - 背面安装


构造

  • 闩锁手柄由螺旋式闩锁、间隔体、固定衬套、内六角圆柱头螺栓、垫圈、手柄构成。
  • 用内六角圆柱头螺栓从背面夹紧配合构件进行安装。
  • 螺旋式闩锁的坡度较小（2.93°），因此紧固后可抑制松动。
  • 紧固内六角圆柱头螺栓后，间隔体仍可确保螺旋式闩锁和安装面之间留有间隙，使螺旋式闩锁顺畅旋转。
  • 螺旋式闩锁和手柄通过锯齿啮合，相对于偏心凸轮的手柄位置可在组装时进行设定。

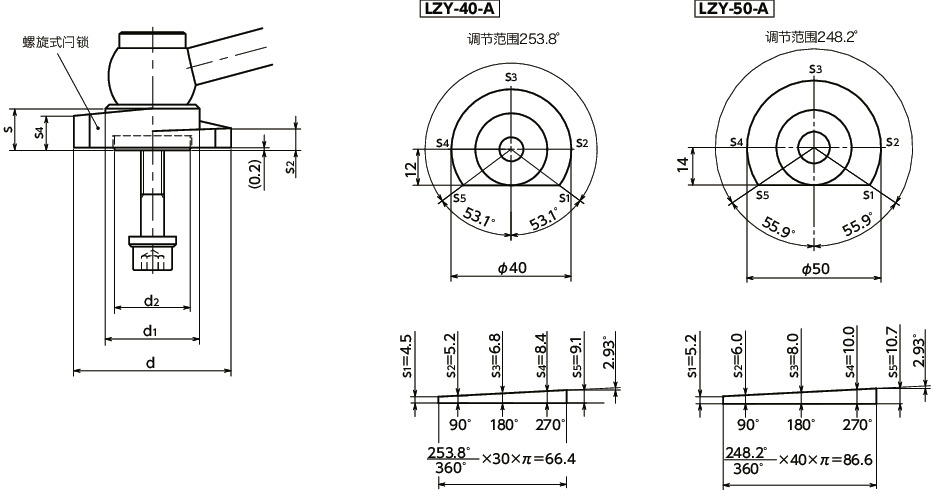

  • 调节范围

单位 : mm

型号 角度 紧固方向 闩锁坡度
LZY-40 253.8° 4.6 2.93°
LZY-50 248.2° 5.5 2.93°

LZY-KVB-A闩锁手柄 - 带角度手柄型 - 上方紧固 - 背面安装

上图为右转LZY-KVB-A-R的图解。左转LZY-KVB-A-L的形状左右对称。
