LZYS-40-KVS-A

闩锁手柄 - 带角度手柄型 - 上方紧固 - 正面安装 - 不锈钢制

Latch Lever

安全注意事项

符号RoHS指令

LZYS-KVS-A闩锁手柄 - 带角度手柄型 - 上方紧固 - 正面安装 - 不锈钢制

形状図

LZYS-KVS-A 寸法図

尺寸・CAD

选择

d
所有
40
M（粗牙）
螺纹公称直径
所有
M6
L
所有
10
15
20
25
30
40
45
50
60
65
70
80
90
旋转方向
所有
右转
左转

单位 : mm

型号 d M（粗牙）
螺纹公称直径		 螺距 L R H h s A B sw3 d1 d2 齿数 旋转方向 质量
(g)		 CAD下载 请求报价
LZYS-40-KVS-A-R-10 40 M6 1 10 100 55 36 10 10 25 5 24 20 26 右转 157 CAD 请求报价
LZYS-40-KVS-A-R-15 40 M6 1 15 100 55 36 10 10 25 5 24 20 26 右转 158 CAD 请求报价
LZYS-40-KVS-A-R-20 40 M6 1 20 100 55 36 10 10 25 5 24 20 26 右转 159 CAD 请求报价
LZYS-40-KVS-A-R-25 40 M6 1 25 100 55 36 10 10 25 5 24 20 26 右转 160 CAD 请求报价
LZYS-40-KVS-A-R-30 40 M6 1 30 100 55 36 10 10 25 5 24 20 26 右转 161 CAD 请求报价
LZYS-40-KVS-A-R-40 40 M6 1 40 100 55 36 10 10 25 5 24 20 26 右转 162 CAD 请求报价
LZYS-40-KVS-A-R-45 40 M6 1 45 100 55 36 10 10 25 5 24 20 26 右转 163 CAD 请求报价
LZYS-40-KVS-A-R-50 40 M6 1 50 100 55 36 10 10 25 5 24 20 26 右转 164 CAD 请求报价
LZYS-40-KVS-A-R-60 40 M6 1 60 100 55 36 10 10 25 5 24 20 26 右转 165 CAD 请求报价
LZYS-40-KVS-A-R-65 40 M6 1 65 100 55 36 10 10 25 5 24 20 26 右转 167 CAD 请求报价
LZYS-40-KVS-A-R-70 40 M6 1 70 100 55 36 10 10 25 5 24 20 26 右转 169 CAD 请求报价
LZYS-40-KVS-A-R-80 40 M6 1 80 100 55 36 10 10 25 5 24 20 26 右转 171 CAD 请求报价
LZYS-40-KVS-A-R-90 40 M6 1 90 100 55 36 10 10 25 5 24 20 26 右转 173 CAD 请求报价
LZYS-40-KVS-A-L-10 40 M6 1 10 100 55 36 10 10 25 5 24 20 26 左转 157 CAD 请求报价
LZYS-40-KVS-A-L-15 40 M6 1 15 100 55 36 10 10 25 5 24 20 26 左转 158 CAD 请求报价
LZYS-40-KVS-A-L-20 40 M6 1 20 100 55 36 10 10 25 5 24 20 26 左转 159 CAD 请求报价
LZYS-40-KVS-A-L-25 40 M6 1 25 100 55 36 10 10 25 5 24 20 26 左转 160 CAD 请求报价
LZYS-40-KVS-A-L-30 40 M6 1 30 100 55 36 10 10 25 5 24 20 26 左转 161 CAD 请求报价
LZYS-40-KVS-A-L-40 40 M6 1 40 100 55 36 10 10 25 5 24 20 26 左转 162 CAD 请求报价
LZYS-40-KVS-A-L-45 40 M6 1 45 100 55 36 10 10 25 5 24 20 26 左转 163 CAD 请求报价
LZYS-40-KVS-A-L-50 40 M6 1 50 100 55 36 10 10 25 5 24 20 26 左转 164 CAD 请求报价
LZYS-40-KVS-A-L-60 40 M6 1 60 100 55 36 10 10 25 5 24 20 26 左转 165 CAD 请求报价
LZYS-40-KVS-A-L-65 40 M6 1 65 100 55 36 10 10 25 5 24 20 26 左转 167 CAD 请求报价
LZYS-40-KVS-A-L-70 40 M6 1 70 100 55 36 10 10 25 5 24 20 26 左转 169 CAD 请求报价
LZYS-40-KVS-A-L-80 40 M6 1 80 100 55 36 10 10 25 5 24 20 26 左转 171 CAD 请求报价
LZYS-40-KVS-A-L-90 40 M6 1 90 100 55 36 10 10 25 5 24 20 26 左转 173 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LZYS-KVS-A
螺旋式闩锁 相当于SUS303
无电解镀镍
间隔体 相当于SUS630
导向衬套 相当于SUS630
内六角圆柱头螺栓
（DIN 912）		 不锈钢
内六角圆柱头螺栓强度等级 A2-70
手柄 相当于SUS303
喷丸
握柄 酚醛树脂（黑）

特点

  • 利用螺旋式闩锁的连接用手柄。上方紧固状态可无级调整。
  • 可在任何位置强有力地夹紧工件。可实现快速、可靠的操作。
  • 带角度手柄型。便于手的伸入，并确保有足够的握持手柄的空间。
  • 从正面用内六角圆柱头螺栓安装到配合构件上。内六角圆柱头螺栓有丰富的螺纹长度。可以选择适合要安装的配合构件的长度。
  • 柄以外为不锈钢制。
  • 可根据产品符号选择旋转方向。

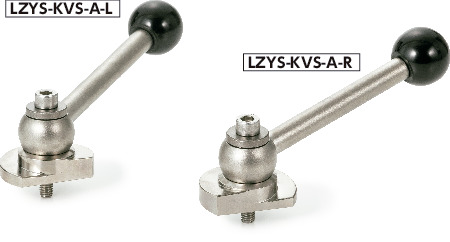

    LZYS-KVS-A-R----右转
    LZYS-KVS-A-L----左转

1分钟即可掌握！闩锁手柄和凸轮手柄的使用方法


使用注意事项

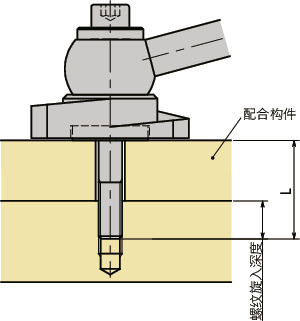

安装时，请根据配合构件的材质和所需的强度，确保足够的螺纹旋入深度。

LZYS-KVS-A闩锁手柄 - 带角度手柄型 - 上方紧固 - 正面安装 - 不锈钢制


构造

  • 闩锁手柄由螺旋式闩锁、间隔体、导向衬套、内六角圆柱头螺栓、手柄构成。
  • 用内六角圆柱头螺栓从正面进行安装。
  • 螺旋式闩锁的坡度较小（2.93°），因此紧固后可抑制松动。
  • 紧固内六角圆柱头螺栓后，间隔体仍可确保螺旋式闩锁和安装面之间留有间隙，使螺旋式闩锁顺畅旋转。
  • 螺旋式闩锁和手柄通过锯齿啮合，相对于偏心凸轮的手柄位置可在组装时进行设定。

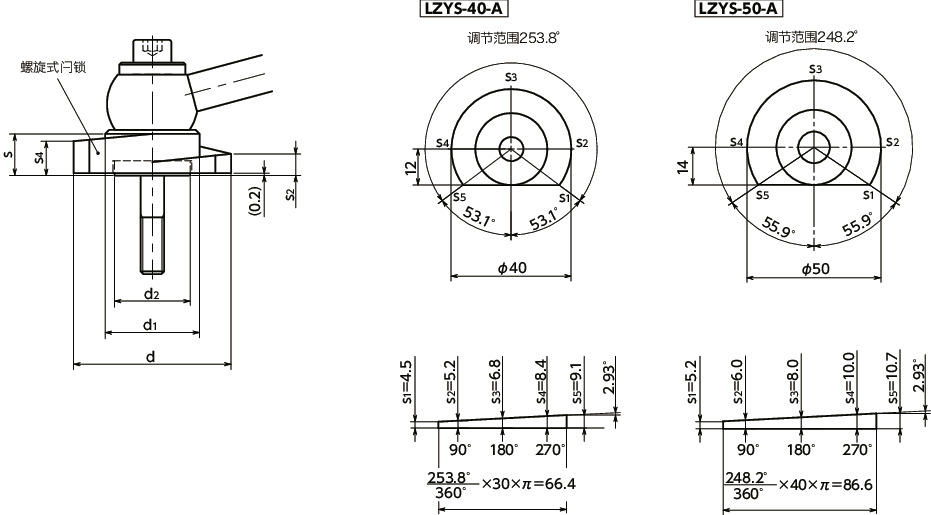

  • 调节范围

单位 : mm

型号 角度 紧固方向 闩锁坡度
LZYS-40 253.8° 4.6 2.93°
LZYS-50 248.2° 5.5 2.93°

LZYS-KVS-A闩锁手柄 - 带角度手柄型 - 上方紧固 - 正面安装 - 不锈钢制

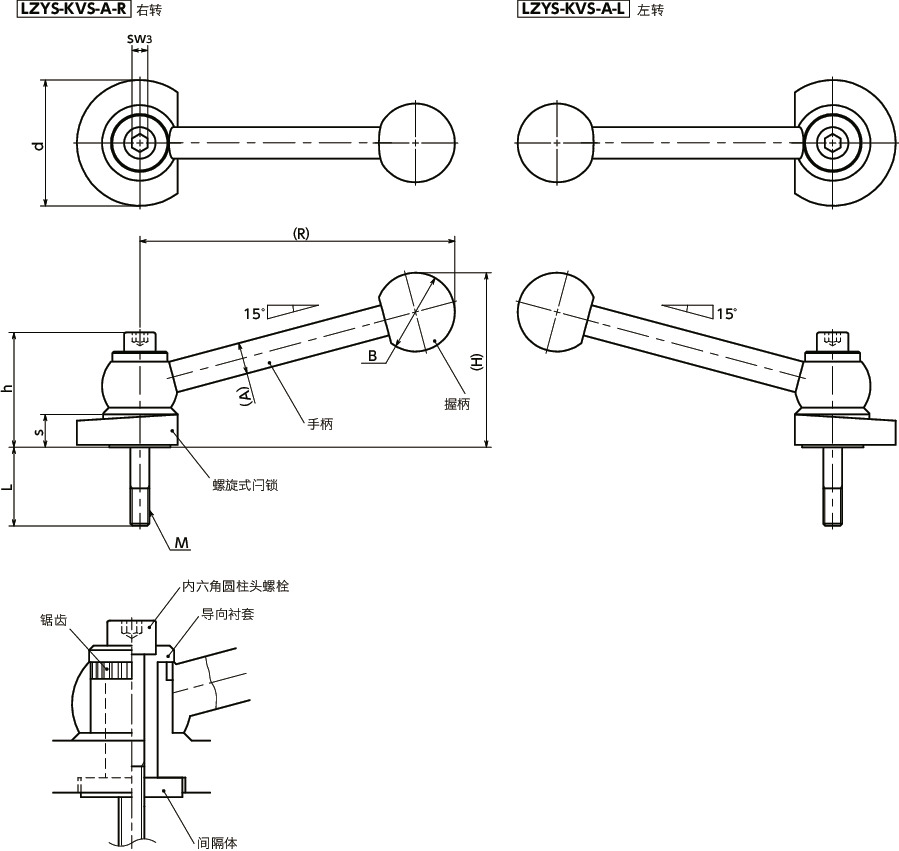

上图为右转LZYS-KVS-A-R的图解。左转LZYS-KVS-A-L的形状左右对称。
