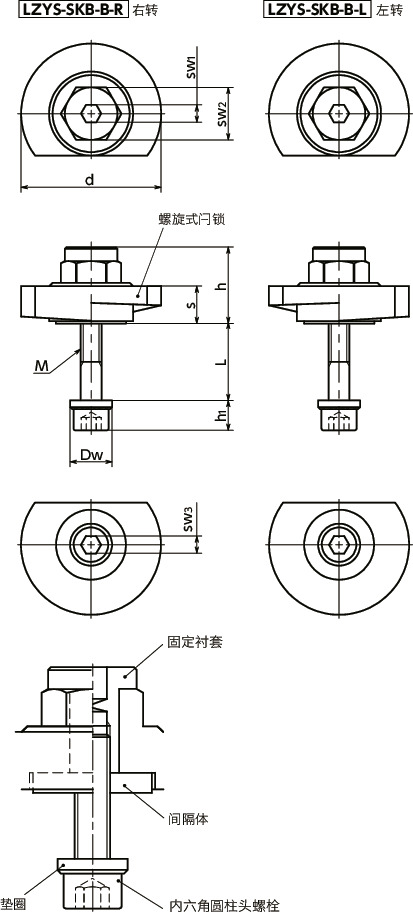

尺寸・CAD
单位 : mm
型号 | d | M(粗牙) 螺纹公称直径 |
螺距 | L*1 | s | h | h1 | Dw | sw1 | sw2 | sw3 | d1 | d2 | 旋转方向 | 质量 (g) |
CAD下载 | 请求报价 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
LZYS-50-SKB-B-R-10 | 50 | M8 | 1.25 | 10 | 12 | 24 | 10.5 | 16 | 6 | 19 | 6 | 28 | 24 | 右转 | 128 | CAD | 请求报价 |
LZYS-50-SKB-B-R-20 | 50 | M8 | 1.25 | 20 | 12 | 24 | 10.5 | 16 | 6 | 19 | 6 | 28 | 24 | 右转 | 131 | CAD | 请求报价 |
LZYS-50-SKB-B-R-30 | 50 | M8 | 1.25 | 30 | 12 | 24 | 10.5 | 16 | 6 | 19 | 6 | 28 | 24 | 右转 | 134 | CAD | 请求报价 |
LZYS-50-SKB-B-R-40 | 50 | M8 | 1.25 | 40 | 12 | 24 | 10.5 | 16 | 6 | 19 | 6 | 28 | 24 | 右转 | 138 | CAD | 请求报价 |
LZYS-50-SKB-B-R-50 | 50 | M8 | 1.25 | 50 | 12 | 24 | 10.5 | 16 | 6 | 19 | 6 | 28 | 24 | 右转 | 142 | CAD | 请求报价 |
LZYS-50-SKB-B-R-60 | 50 | M8 | 1.25 | 60 | 12 | 24 | 10.5 | 16 | 6 | 19 | 6 | 28 | 24 | 右转 | 145 | CAD | 请求报价 |
LZYS-50-SKB-B-R-70 | 50 | M8 | 1.25 | 70 | 12 | 24 | 10.5 | 16 | 6 | 19 | 6 | 28 | 24 | 右转 | 150 | CAD | 请求报价 |
LZYS-50-SKB-B-R-80 | 50 | M8 | 1.25 | 80 | 12 | 24 | 10.5 | 16 | 6 | 19 | 6 | 28 | 24 | 右转 | 153 | CAD | 请求报价 |
LZYS-50-SKB-B-R-90 | 50 | M8 | 1.25 | 90 | 12 | 24 | 10.5 | 16 | 6 | 19 | 6 | 28 | 24 | 右转 | 157 | CAD | 请求报价 |
LZYS-50-SKB-B-R-100 | 50 | M8 | 1.25 | 100 | 12 | 24 | 10.5 | 16 | 6 | 19 | 6 | 28 | 24 | 右转 | 161 | CAD | 请求报价 |
LZYS-50-SKB-B-L-10 | 50 | M8 | 1.25 | 10 | 12 | 24 | 10.5 | 16 | 6 | 19 | 6 | 28 | 24 | 左转 | 128 | CAD | 请求报价 |
LZYS-50-SKB-B-L-20 | 50 | M8 | 1.25 | 20 | 12 | 24 | 10.5 | 16 | 6 | 19 | 6 | 28 | 24 | 左转 | 131 | CAD | 请求报价 |
LZYS-50-SKB-B-L-30 | 50 | M8 | 1.25 | 30 | 12 | 24 | 10.5 | 16 | 6 | 19 | 6 | 28 | 24 | 左转 | 134 | CAD | 请求报价 |
LZYS-50-SKB-B-L-40 | 50 | M8 | 1.25 | 40 | 12 | 24 | 10.5 | 16 | 6 | 19 | 6 | 28 | 24 | 左转 | 138 | CAD | 请求报价 |
LZYS-50-SKB-B-L-50 | 50 | M8 | 1.25 | 50 | 12 | 24 | 10.5 | 16 | 6 | 19 | 6 | 28 | 24 | 左转 | 142 | CAD | 请求报价 |
LZYS-50-SKB-B-L-60 | 50 | M8 | 1.25 | 60 | 12 | 24 | 10.5 | 16 | 6 | 19 | 6 | 28 | 24 | 左转 | 145 | CAD | 请求报价 |
LZYS-50-SKB-B-L-70 | 50 | M8 | 1.25 | 70 | 12 | 24 | 10.5 | 16 | 6 | 19 | 6 | 28 | 24 | 左转 | 150 | CAD | 请求报价 |
LZYS-50-SKB-B-L-80 | 50 | M8 | 1.25 | 80 | 12 | 24 | 10.5 | 16 | 6 | 19 | 6 | 28 | 24 | 左转 | 153 | CAD | 请求报价 |
LZYS-50-SKB-B-L-90 | 50 | M8 | 1.25 | 90 | 12 | 24 | 10.5 | 16 | 6 | 19 | 6 | 28 | 24 | 左转 | 157 | CAD | 请求报价 |
LZYS-50-SKB-B-L-100 | 50 | M8 | 1.25 | 100 | 12 | 24 | 10.5 | 16 | 6 | 19 | 6 | 28 | 24 | 左转 | 161 | CAD | 请求报价 |
*1: 可用内六角圆柱头螺栓紧固的最大板厚。
材质、表面处理
LZYS-SKB-B | |
---|---|
螺旋式闩锁 | 相当于SUS303 无电解镀镍 |
间隔体 | 相当于SUS630 |
固定衬套 | 相当于SUS630 |
内六角圆柱头螺栓 (DIN 912) |
不锈钢 |
内六角圆柱头螺栓强度等级 | A2-70 |
垫圈 | 相当于SUS630 |
特点
- 利用螺旋式闩锁的连接用手柄。下方紧固状态可无级调整。
- 可在任何位置强有力地夹紧工件。可实现快速、可靠的操作。
- 通过扳钳操作的类型。
- 夹住配合构件,从背面用内六角圆柱头螺栓安装。已在固定用衬套的内部加工了螺纹孔。即使在配合构件上没有安装用螺丝孔的情况下也可以使用。
- 内六角圆柱头螺栓有丰富的螺纹长度。可以选择适合要安装的配合构件的长度。
- 全不锈钢制。
-

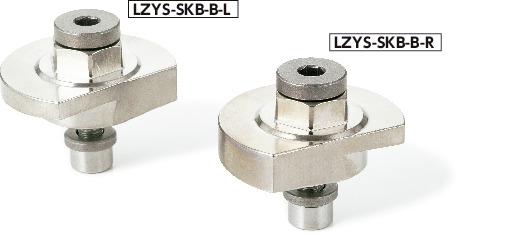

可根据产品符号选择旋转方向。
LZYS-SKB-B-R----右转
LZYS-SKB-B-L----左转
1分钟即可掌握!闩锁手柄和凸轮手柄的使用方法
使用注意事项
拧入固定衬套的螺纹深度最大为5mm。可以使用的配合构件厚度为L尺寸-5~0。如果配合构件超过L尺寸,则无法固定闩锁手柄。构造
- 闩锁手柄由螺旋式闩锁、间隔体、固定衬套、内六角圆柱头螺栓、垫圈构成。
- 用内六角圆柱头螺栓从背面夹紧配合构件进行安装。
- 螺旋式闩锁的坡度较小(2.93°),因此紧固后可抑制松动。
- 紧固内六角圆柱头螺栓后,间隔体仍可确保螺旋式闩锁和安装面之间留有间隙,使螺旋式闩锁顺畅旋转。
- 螺旋式闩锁的上部设有六角部分。可使用扳钳等旋转偏心凸轮。

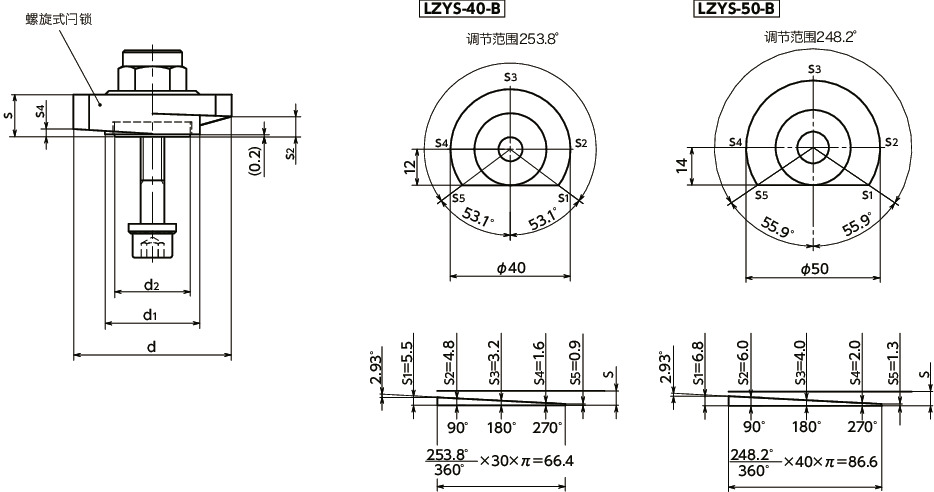

- 调节范围
单位 : mm
型号 | 角度 | 紧固方向 | 闩锁坡度 |
---|---|---|---|
LZYS-40 | 253.8° | 4.6 | 2.93° |
LZYS-50 | 248.2° | 5.5 | 2.93° |
上图为右转LZYS-SKB-B-R的图解。左转LZYS-SKB-B-L的形状左右对称。
