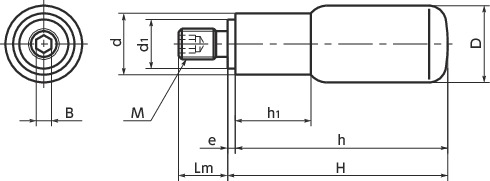

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | d | d1 | H | h | e | B | h1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GDP-16-M6 | 16 | M6 | 1 | 12 | 13 | 10 | 44 | 41.5 | 2.5 | 3 | 15 | 30 | CAD | 请求报价 |
| GDP-18-M6 | 18 | M6 | 1 | 13 | 14.5 | 10 | 58.5 | 56 | 2.5 | 3 | 19 | 35 | CAD | 请求报价 |
| GDP-18-M8 | 18 | M8 | 1.25 | 13 | 14.5 | 10 | 58.5 | 56 | 2.5 | 4 | 19 | 37 | CAD | 请求报价 |
| GDP-22-M8 | 22 | M8 | 1.25 | 14 | 18.5 | 14 | 61.5 | 59 | 2.5 | 4 | 21 | 85 | CAD | 请求报价 |
| GDP-24-M8 | 24 | M8 | 1.25 | 16 | 18.5 | 14 | 76.5 | 74 | 2.5 | 4 | 27 | 95 | CAD | 请求报价 |
| GDP-22-M10 | 22 | M10 | 1.5 | 14 | 18.5 | 14 | 61.5 | 59 | 2.5 | 5 | 21 | 87 | CAD | 请求报价 |
| GDP-24-M10 | 24 | M10 | 1.5 | 16 | 18.5 | 14 | 76.5 | 74 | 2.5 | 5 | 27 | 97 | CAD | 请求报价 |
| GDP-25-M10 | 25 | M10 | 1.5 | 16 | 20 | 16 | 86.5 | 84 | 2.5 | 5 | 30 | 135 | CAD | 请求报价 |
材质、表面处理
| GDP | |
|---|---|
| 握柄部 | 尼龙6 （亚光黑） |
| 螺纹部 | SUM22L 三价铬酸盐处理 |

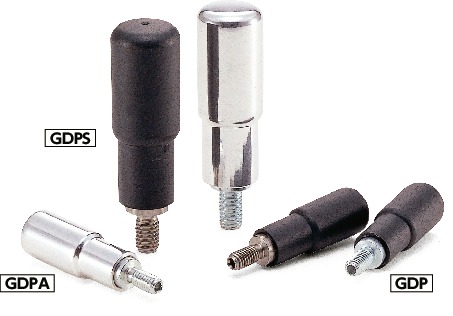

特点
- 通过内六角孔从内侧安装的方式。
- 握柄部分为塑料制和铝制两种。
