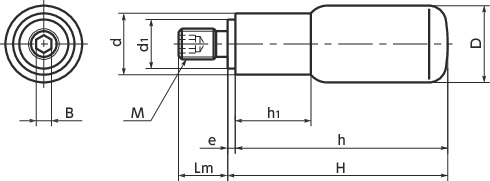

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | d | d1 | H | h | e | B | h1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GDPA-24-M10 | 24 | M10 | 1.5 | 16 | 18.5 | 14 | 76.5 | 74 | 2.5 | 5 | 27 | 120 | CAD | 请求报价 |
材质、表面处理
| GDPA | |
|---|---|
| 握柄部 | 铝合金 研磨 |
| 螺纹部 | SUM22L 三价铬酸盐处理 |

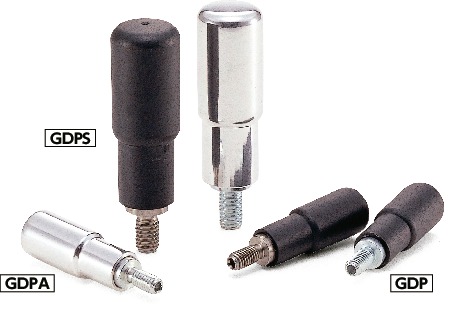

特点
- 通过内六角孔从内侧安装的方式。
- 握柄部分为塑料制和铝制两种。
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | d | d1 | H | h | e | B | h1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GDPA-24-M10 | 24 | M10 | 1.5 | 16 | 18.5 | 14 | 76.5 | 74 | 2.5 | 5 | 27 | 120 | CAD | 请求报价 |
| GDPA | |
|---|---|
| 握柄部 | 铝合金 研磨 |
| 螺纹部 | SUM22L 三价铬酸盐处理 |
