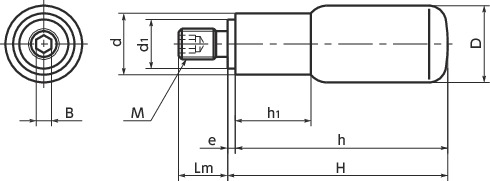

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | d | d1 | H | h | e | B | h1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GDPS-22-M10 | 22 | M10 | 1.5 | 14 | 18.5 | 14 | 61.5 | 59 | 2.5 | 5 | 21 | 87 | CAD | 请求报价 |
材质、表面处理
| GDPS | |
|---|---|
| 握柄部 | 尼龙6 （亚光黑） |
| 螺纹部 | SUS303 |
特点
- 通过内六角孔从内侧安装的方式。

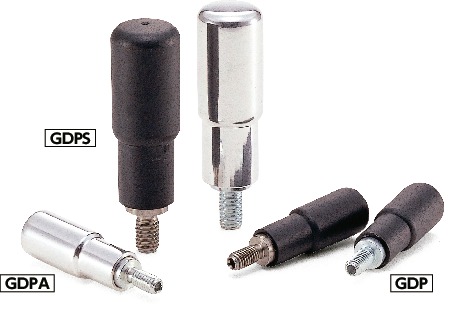

- 握柄部分为塑料制和铝制两种。
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | d | d1 | H | h | e | B | h1 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GDPS-22-M10 | 22 | M10 | 1.5 | 14 | 18.5 | 14 | 61.5 | 59 | 2.5 | 5 | 21 | 87 | CAD | 请求报价 |
| GDPS | |
|---|---|
| 握柄部 | 尼龙6 （亚光黑） |
| 螺纹部 | SUS303 |
